Кабель ВБШвнг(А)-LS 4х35
Описание
ВБШВнг(А)-LS 4х35 - кабель силовой бронированный с 4 медными жилами, сечением 35 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделением дыма и броней из двух стальных оцинкованных лент.
Характеристики кабеля ВБШВнг(А)-LS 4*35
Вид климатического исполнения кабеля ВБШВнг(А)-LS УХЛ и Т, категории размещения первая и пятая по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов.
Относительная влажность воздуха при температуре до 35 градусов - до 98%.
Прокладка и монтаж кабеля ВБШВнг-LS 4х35 без предварительного подогрева производится при температуре не ниже -20 градусов.
Допустимый радиус изгиба кабелей при прокладке ВБШВнг(А)-LS 4*35 не менее 261 миллиметров.
Допустимые усилия при тяжении кабеля бронированного ВБШВнг(А)-LS 4х35 по трассе прокладки не должны превышать 7000 Ньютонов.
Масса кабеля бронированного ВБШВнг(А)-LS 4*35 - 2,16 килограмм в метре.
Кабель ВБШВнг(А)-LS не распространяет горение при прокладке в пучках по категории (А).
Образование дыма при горении и тлении кабеля ВБШвнг(А)-LS не приводит к снижению проницания света более чем на 50%.
Срок службы 30 лет с даты изготовления.
Наружный диаметр кабеля ВБШВнг-LS 4х35 - 29 миллиметров.
Расшифровка маркировки ВБШВнг(А)-LS 4*35
В - Изоляция из негорючего поливинилхлоридного пластика.
Б -Броня из двух стальных оцинкованных лент.
Шв - Оболочка из поливинилхлоридного пластиката с пониженной пожарной опасностью.
нг - Не распространяет горение.
(А) - Индекс пожарной безопасности.
LS - пониженное выделение дыма при горении и тлении.
4 - количество медных токопроводящих жил.
35 - сечение медных жил в квадратных миллиметрах.
В маркировке могут присутствовать следующие обозначения:
(мс, мк или мж) - жила выполнена в многопроволочном исполнении по второму классу гибкости.
(ок или ож) - жила выполнена в однопроволочном исполнении по первому классу гибкости.
(1) - Номинальное напряжение 1000 Вольт.
(0,66) - Номинальное напряжение 660 Вольт.

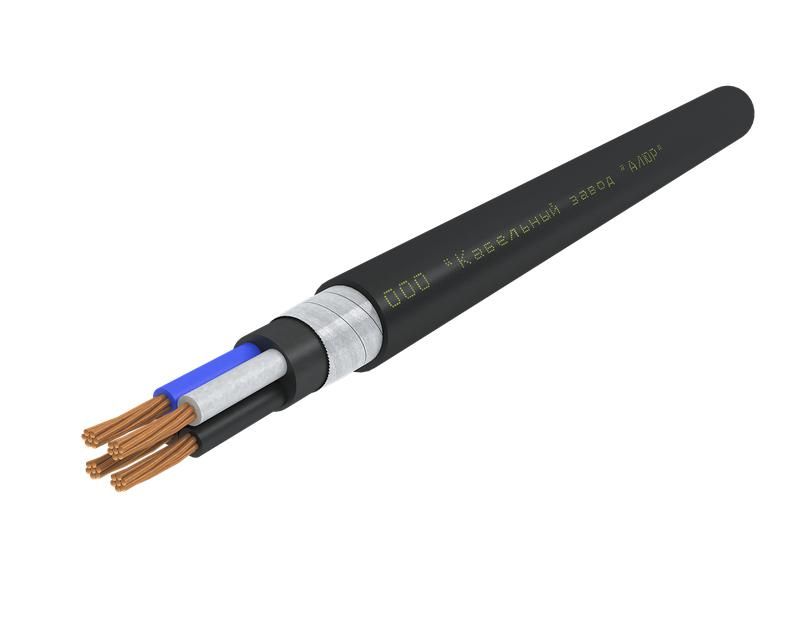

Конструкция кабеля ВБШВнг(А)-LS 4х35
1) Жила - медная однопроволочная или многопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из негорючего поливинилхлоридного пластиката с пониженным выделением дыма.
3) Внутренняя оболочка - из негорючего поливинилхлоридного пластиката с пониженным выдeлением дыма.
4) Броня - из двух стальных оцинкованных лент.
5) Внешняя оболочка - из поливинилхлоридного пластиката с пониженной пожарной опасностью.
Применение кабеля бронированного ВБШВнг(А)-LS 4*35
Кабель силовой медный бронированный ВБШВнг-LS 4х35 предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 1000 Вольт частоты 50 Герц.
ВБШВнг(А)-LS 4*35 предназначен для прокладки кабельных линий в кабельных сооружениях и помещениях.
