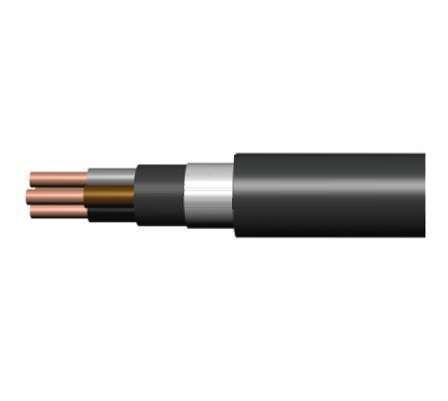

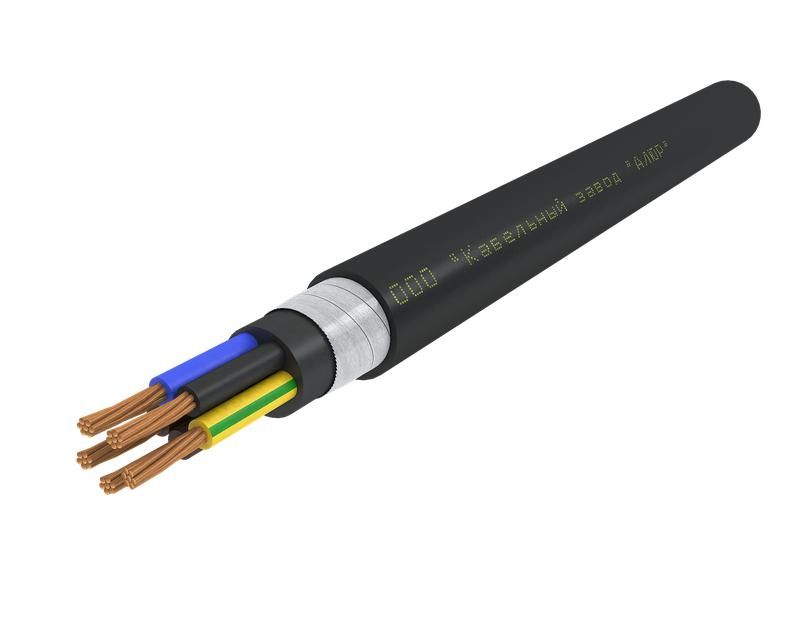

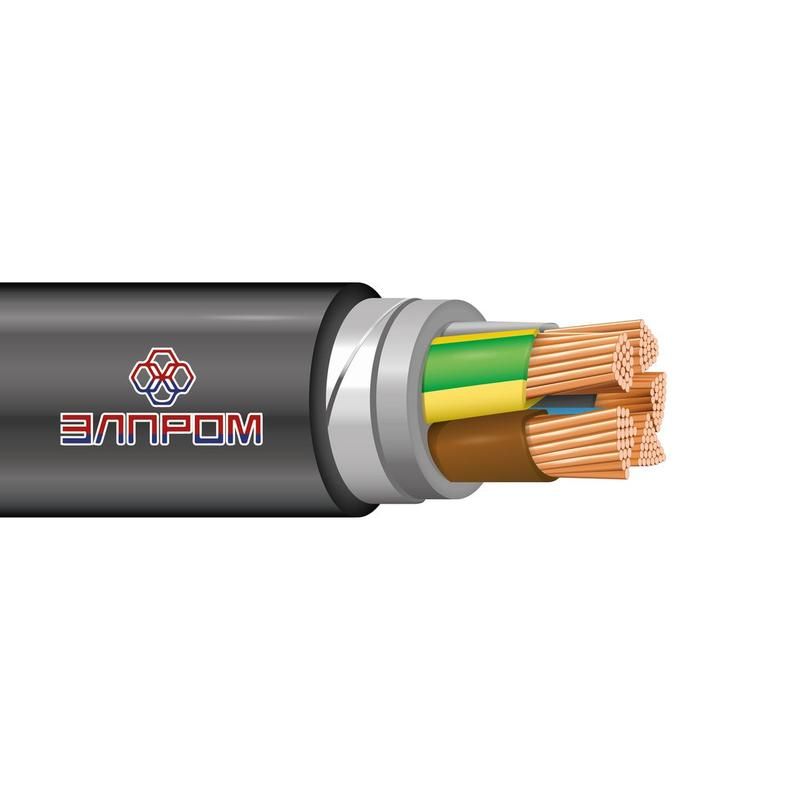

Кабель ВБШв 5х50

Описание

ВБШВ 5х50 - кабель силовой бронированный с 5 медными жилами, сечением 50 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката и броней из двух стальных оцинкованных лент.

Характеристики кабеля ВБШВ 5х50

Вид климатического исполнения кабеля ВБШВ УХЛ и Т, категории размещения первая и пятая по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов.
Относительная влажность воздуха при температуре до 35 градусов - до 98%.
Прокладка и монтаж кабеля ВБШВ 5х50 без предварительного подогрева производится при температуре не ниже -20 градусов.
Допустимый радиус изгиба кабелей при прокладке ВБШВ 5х50 не менее 336,6 миллиметров.
Допустимые усилия при тяжении кабеля бронированного ВБШВ 5х50 по трассе прокладки не должны превышать 12500 Ньютонов.
Масса кабеля бронированного ВБШВ 5х50 - 3,63 килограмм в метре.
Срок службы 30 лет с даты изготовления.
Наружный диаметр кабеля ВБШВ 5х50 - 37,4 миллиметров.

Расшифровка маркировки ВБШВ 5х50

В - Изоляция из поливинилхлоридного пластика.
Б -Броня из двух стальных оцинкованных лент.
Шв - Оболочка из поливинилхлоридного пластиката.
5 - количество медных токопроводящих жил.
50 - сечение медных жил в квадратных миллиметрах.
В маркировке могут присутствовать следующие обозначения:
(мс, мк или мж) - жила выполнена в многопроволочном исполнении по второму классу гибкости.
(ок или ож) - жила выполнена в однопроволочном исполнении по первому классу гибкости.
(1) - Номинальное напряжение 1000 Вольт.
(0,66) - Номинальное напряжение 660 Вольт.

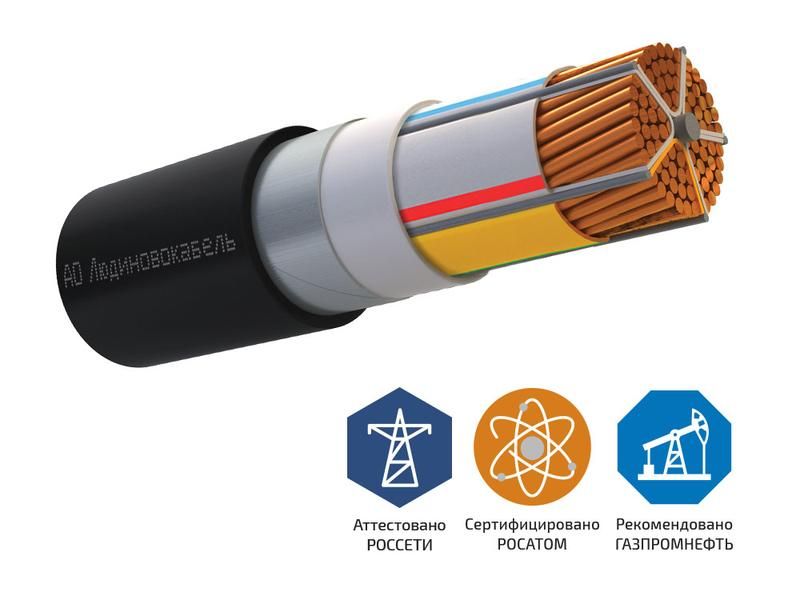

Конструкция кабеля ВБШВ 5х50

1) Жила - медная однопроволочная или многопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Внешняя оболочка - из поливинилхлоридного пластиката.

Применение кабеля бронированного ВБШВ 5х50

Кабель силовой медный бронированный ВБШВ 5х50 предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 1000 Вольт частоты 50 Герц.
ВБШВ 5х50 предназначен для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.

Особенности

Вариант:

Кабель ВБШвнг(А)-LS 5х50 МК (N PE) 0.66кВ (м) ЭЛЕКТРОКАБЕЛЬ НН 00-00006177

Вес:

3.134

Высота:

0.033 м.

Глубина:

1 м.

ГОСТ:

31996-2012

Диапазон температур эксплуатации (°С):

От -50 до +50

Длительно допустимая температура нагрева жил:

Длительно допустимая токовая нагрузка в земле, Ампер:

173

Длительно допустимая токовая нагрузка, Ампер:

155

Допустимая температура в режиме перегрузки:

Допустимая температура нагрева жил, С:

Допустимая токовая нагрузка при прокладке в земле (А):

187

Допустимая токовая нагрузка при прокладке на воздухе (А):

167

Допустимые усилия при тяжении (Н):

7500

Допустимый радиус изгиба (мм):

298.4

Допустимый ток односекундного КЗ, кА:

5.23

Допустимый ток односекундного короткого замыкания (кА):

5.23

Класс жилы по ГОСТ 22483-2012:

Класс пожарной опасности по ГОСТ 31565-2012:

О1.8.2.5.4

Код ОКП:

353 771

Код товара:

ВБШв 5х50

Количество жил:

Конструкция жилы:

Ок, мк, мс

Максимальная длина в бухте(смотке), м:

Максимальная мощность при прокладке в воздухе, 220V (кВт):

48.99

Максимальная мощность при прокладке в воздухе, 380V (кВт):

109.89

Максимальная мощность при прокладке в земле, 220V (кВт):

54.85

Максимальная мощность при прокладке в земле, 380V (кВт):

123.05

Максимальная температура нагрева жил:

90 °C при перегрузке, 160 °C при токе КЗ

Максимальная температура эксплуатации (°С):

Максимальный вес (кг/м):

3.408

Максимальный диаметр жилы:

9.1

Максимальный наружный диаметр (мм):

37.3

Максимальный расчетный вес (кг/км):

3408

Марка:

ВБШВ

Масса цветного металла (г/м):

2225

Материал жилы:

Медь

Материал изоляции:

ПВХ

Материал оболочки:

ПВХ

Минимальная температура монтажа:

-15

Минимальная температура эксплуатации (°С):

-50

Минимальный радиус изгиба, наружных диаметров:

7.5

Наличие брони:

Да

Наружный диаметр 0.66 кВ (мм):

37.1

Наружный диаметр, мм:

37.3

Номинальная частота, Гц:

Номинальное переменное напряжение (кВ):

Объём горючей массы (л/км):

626

Предельная температура нагрева жил:

160

Расчетная масса 0.66 кВ (кг/км):

3376

Расчетная масса(вес), кг\км:

3 361

Сечение жилы (мм/кв):

Сопротивление изоляции жил (МОм\км):

Сопротивление изоляции при 20°С, Мом\км:

4.8

Срок службы:

Срок службы, лет:

Температура нагрева жил по условию невозгорания:

350

Тип брони:

Тип исполнения по ГОСТ 31565-2012:

Без обозначения

Толщина изоляции жил (мм):

1.4

Толщина изоляции жил 0.66 Кв (мм):

1.3

Цвет изоляции жил:

Серый, Коричневый, Чёрный, Синий, Зелёный-желтый

Ширина:

0.033 м.

Электрическое сопротивление жилы (ом/км):

0.38

КОД: 23912975
