Кабель ВБШв 2х6

Описание

ВБШВ 2х6 - кабель силовой бронированный с 2 медными жилами, сечением 6 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката и броней из двух стальных оцинкованных лент.

Характеристики кабеля ВБШВ 2х6

Вид климатического исполнения кабеля ВБШВ УХЛ и Т, категории размещения первая и пятая по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов.
Относительная влажность воздуха при температуре до 35 градусов - до 98%.
Прокладка и монтаж кабеля ВБШВ 2х6 без предварительного подогрева производится при температуре не ниже -20 градусов.
Допустимый радиус изгиба кабелей при прокладке ВБШВ 2х6 не менее 144 миллиметров.
Допустимые усилия при тяжении кабеля бронированного ВБШВ 2х6 по трассе прокладки не должны превышать 600 Ньютонов.
Масса кабеля бронированного ВБШВ 2х6 - 0,47 килограмм в метре.
Срок службы 30 лет с даты изготовления.
Наружный диаметр кабеля ВБШВ 2х6 - 16 миллиметров.

Расшифровка маркировки ВБШВ 2х6

В - Изоляция из поливинилхлоридного пластика.
Б -Броня из двух стальных оцинкованных лент.
Шв - Оболочка из поливинилхлоридного пластиката.
2 - количество медных токопроводящих жил.
6 - сечение медных жил в квадратных миллиметрах.
В маркировке могут присутствовать следующие обозначения:
(мс, мк или мж) - жила выполнена в многопроволочном исполнении по второму классу гибкости.
(ок или ож) - жила выполнена в однопроволочном исполнении по первому классу гибкости.
(1) - Номинальное напряжение 1000 Вольт.
(0,66) - Номинальное напряжение 660 Вольт.

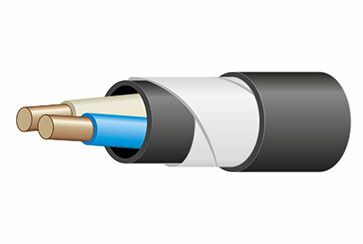

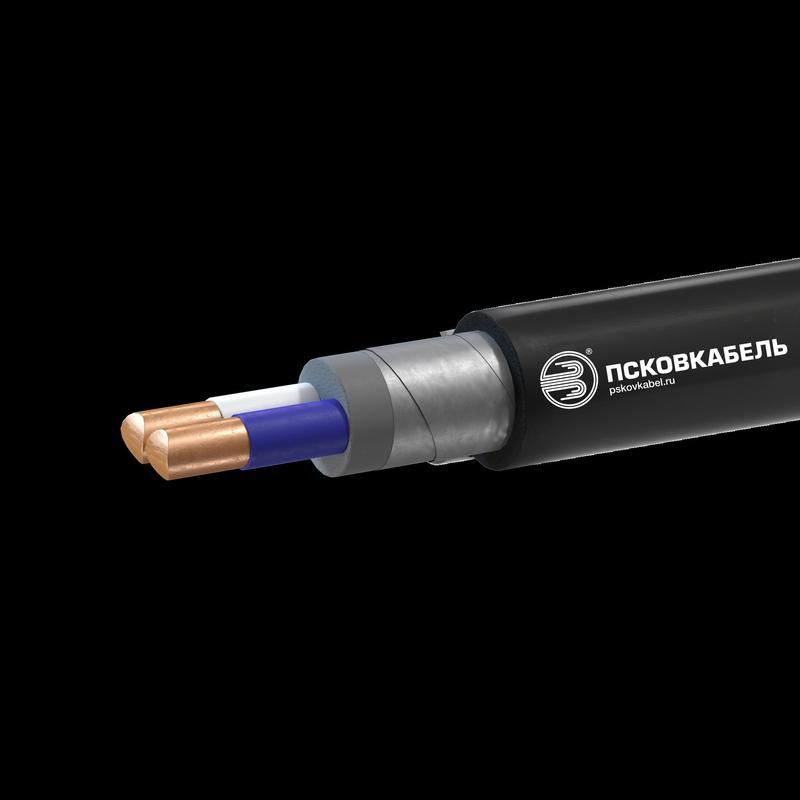

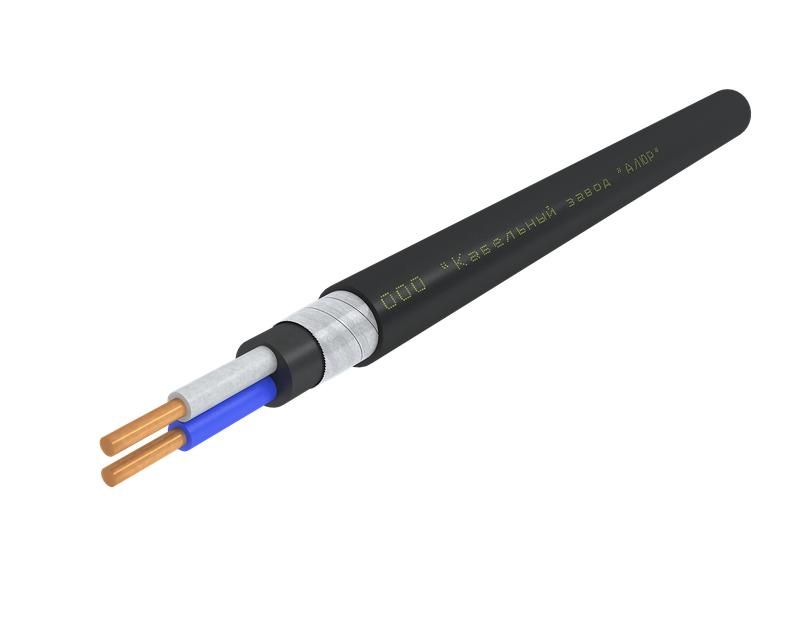

Конструкция кабеля ВБШВ 2х6

1) Жила - медная однопроволочная или многопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Внешняя оболочка - из поливинилхлоридного пластиката.

Применение кабеля бронированного ВБШВ 2х6

Кабель силовой медный бронированный ВБШВ 2х6 предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 1000 Вольт частоты 50 Герц.
ВБШВ 2х6 предназначен для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.

Особенности

Вариант:

ВБШвнг(А)-LS 2х6 ок-0,66

Вес:

0.363

ГОСТ:

31996-2012

Диапазон температур эксплуатации (°С):

От -50 до +50

Длительно допустимая температура нагрева жил:

Длительно допустимая токовая нагрузка в земле, Ампер:

Длительно допустимая токовая нагрузка, Ампер:

Допустимая температура в режиме перегрузки:

Допустимая температура нагрева жил, С:

Допустимая токовая нагрузка при прокладке в земле (А):

Допустимая токовая нагрузка при прокладке на воздухе (А):

Допустимые усилия при тяжении (Н):

360

Допустимый радиус изгиба (мм):

160

Допустимый ток односекундного КЗ, кА:

0.65

Допустимый ток односекундного короткого замыкания (кА):

0.65

Класс жилы по ГОСТ 22483-2012:

Класс пожарной опасности по ГОСТ 31565-2012:

О1.8.2.5.4

Код ОКП:

353 771

Код товара:

ВБШв 2х6

Количество жил:

Конструкция жилы:

Ок

Максимальная длина в бухте(смотке), м:

127

Максимальная мощность при прокладке в воздухе, 220V (кВт):

13.49

Максимальная мощность при прокладке в воздухе, 380V (кВт):

30.27

Максимальная мощность при прокладке в земле, 220V (кВт):

17.31

Максимальная мощность при прокладке в земле, 380V (кВт):

38.82

Максимальная температура нагрева жил:

90 °C при перегрузке, 160 °C при токе КЗ

Максимальная температура эксплуатации (°С):

Максимальный вес (кг/м):

0.453

Максимальный диаметр жилы:

2.9

Максимальный наружный диаметр (мм):

Максимальный расчетный вес (кг/км):

453

Марка:

ВБШВ

Масса цветного металла (г/м):

2.9

Материал жилы:

Медь

Материал изоляции:

ПВХ

Материал оболочки:

ПВХ

Минимальная температура монтажа:

-15

Минимальная температура эксплуатации (°С):

-50

Минимальный радиус изгиба, наружных диаметров:

7.5

Наличие брони:

Да

Наружный диаметр 0.66 кВ (мм):

14.9

Наружный диаметр, мм:

14.8

Номинальная частота, Гц:

Номинальное переменное напряжение (кВ):

Объём горючей массы (л/км):

231

Предельная температура нагрева жил:

160

Расчетная масса 0.66 кВ (кг/км):

406

Расчетная масса(вес), кг\км:

392

Сечение жилы (мм/кв):

Сопротивление изоляции жил (МОм\км):

Сопротивление изоляции при 20°С, Мом\км:

8.7

Срок службы:

Срок службы, лет:

Температура нагрева жил по условию невозгорания:

350

Тип брони:

Тип исполнения по ГОСТ 31565-2012:

Без обозначения

Толщина изоляции жил (мм):

Толщина изоляции жил 0.66 Кв (мм):

0.7

Цвет изоляции жил:

Серый, Синий

Электрическое сопротивление жилы (ом/км):

3.08

КОД: 10894756
