Кабель ВБШв 1х35
Описание
ВБШВ 1х35 - кабель силовой бронированный с 1 медными жилами, сечением 35 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката и броней из двух стальных оцинкованных лент.
Характеристики кабеля ВБШВ 1х35
Вид климатического исполнения кабеля ВБШВ УХЛ и Т, категории размещения первая и пятая по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов.
Относительная влажность воздуха при температуре до 35 градусов - до 98%.
Прокладка и монтаж кабеля ВБШВ 1х35 без предварительного подогрева производится при температуре не ниже -20 градусов.
Допустимый радиус изгиба кабелей при прокладке ВБШВ 1х35 не менее 133,92 миллиметров.
Допустимые усилия при тяжении кабеля бронированного ВБШВ 1х35 по трассе прокладки не должны превышать 1750 Ньютонов.
Масса кабеля бронированного ВБШВ 1х35 - 0,53 килограмм в метре.
Срок службы 30 лет с даты изготовления.
Наружный диаметр кабеля ВБШВ 1х35 - 14,88 миллиметров.
Расшифровка маркировки ВБШВ 1х35
В - Изоляция из поливинилхлоридного пластика.
Б -Броня из двух стальных оцинкованных лент.
Шв - Оболочка из поливинилхлоридного пластиката.
1 - количество медных токопроводящих жил.
35 - сечение медных жил в квадратных миллиметрах.
В маркировке могут присутствовать следующие обозначения:
(мс, мк или мж) - жила выполнена в многопроволочном исполнении по второму классу гибкости.
(ок или ож) - жила выполнена в однопроволочном исполнении по первому классу гибкости.
(1) - Номинальное напряжение 1000 Вольт.
(0,66) - Номинальное напряжение 660 Вольт.

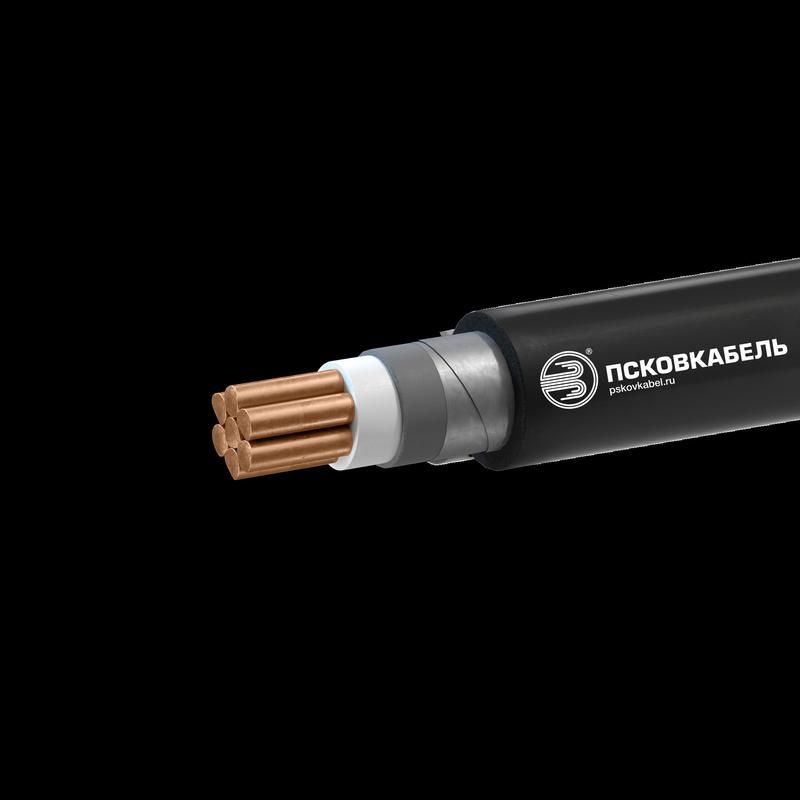

Конструкция кабеля ВБШВ 1х35
1) Жила - медная однопроволочная или многопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Внешняя оболочка - из поливинилхлоридного пластиката.
Применение кабеля бронированного ВБШВ 1х35
Кабель силовой медный бронированный ВБШВ 1х35 предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 1000 Вольт частоты 50 Герц.
ВБШВ 1х35 предназначен для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.
