Кабель ВБбШвнг 5х70
Описание
ВБбШвнг 5х70 - кабель силовой бронированный с 5 медными жилами сечением 70 миллиметров квадратных, в изоляции и оболочке из ПВХ пластиката пониженной пожарной опасности, с броней из двух стальных оцинкованных лент.
Маркировка ВБбШвнг 5*70 является устаревшей, по новому ГОСТ 31996-2012 обозначение (б) из маркировки было исключено, конструкция и характеристики не изменились.
Технические характеристики кабеля ВБбШвнг 5х70
Температуры эксплуатации кабеля силового ВБбШвнг 5*70 от +50 до -50 градусов Цельсия.
Климатическое исполнение негорючего бронированного медного кабеля - УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Влажность воздуха при эксплуатации - не более 98%.
Допустимый радиус изгиба при монтаже кабеля бронированного ВБбШвнг 5х70 не менее 369 миллиметров.
Допустимое растягивающее усилие при прокладке кабеля бронированного ВБбШвнг 5х70 не должно превышать 17500 Ньютонов.
Длительная температура нагрева жил при эксплуатации не более 70 градусов.
Максимальная допустимая температура жил вббшвнг при коротком замыкании не более 160°С.
Максимальная продолжительность короткого замыкания - 5 секунд.
Предельная температура нагрева жил при коротком замыкании по условиям невозгорания - 350°С
Наружный диаметр ВБбШвнг 5*70 - 41 миллиметров.
Код ОКП:353771.
Расчетная масса кабеля ВБбШвнг 5х70 - 4,55 килограмм в метре.
Срок службы кабеля медного бронированного ВБбШвнг 5х70 не менее 30 лет с даты изготовления.
Токовые нагрузки кабеля бронированного ВБбШвнг 5*70
Допустимый ток при прокладке на воздухе - 211 Ампер.
Допустимый ток при прокладке в земле - 231 Ампер.
Допустимый ток короткого замыкания - 7,54 Ампер.
Активное сопротивление жилы - 0,28 Ом на километр.
Расшифровка маркировки кабеля ВБбШвнг 5х70
В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
б - без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами брони.
Шв - оболочка из поливинилхлоридного пластиката.
нг - пониженная пожарная опасность.
5 - количество медных жил.
70 - сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) - однопроволочная жила.
(мк), (мс) или (мж) - многопроволочная жила.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

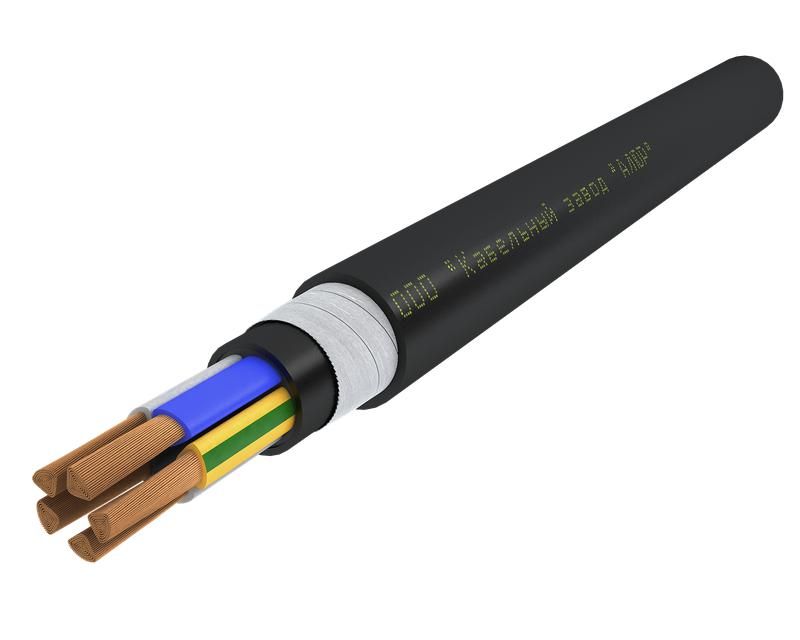

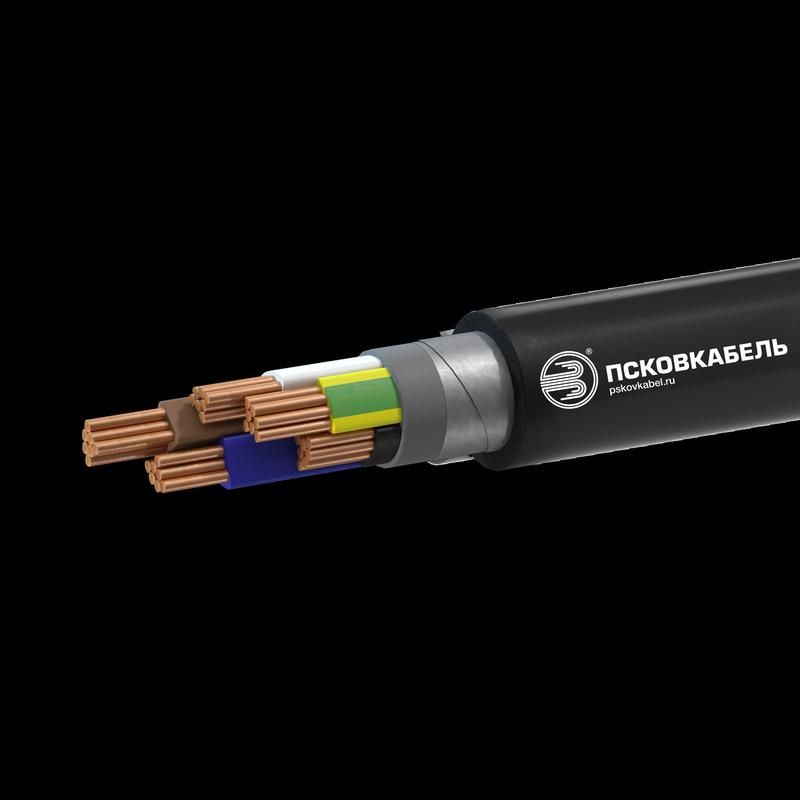

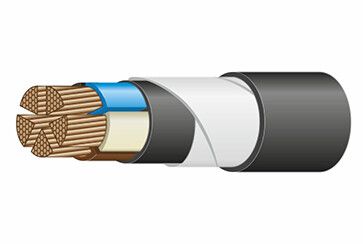

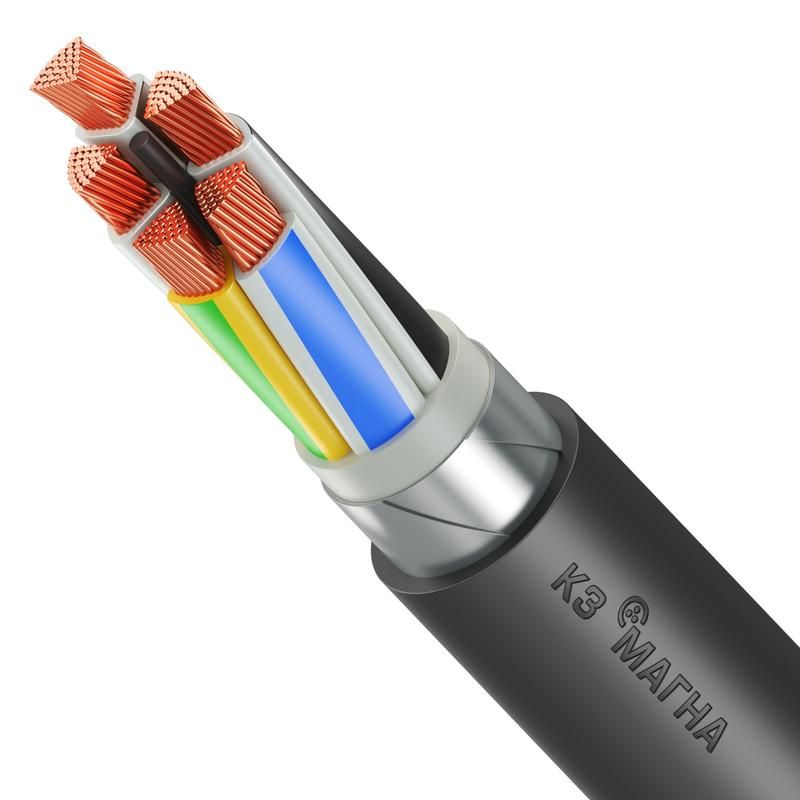

Конструкция кабеля ВБбШвнг 5х70
1) Жила - медная первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из негорючего ПВХ пластиката.
3) Броня - из двух стальных лент.
4) Внутренняя оболочка - из ПВХ пластиката пониженной пожарной опасности.
5) Внешняя оболочка - из пожаробезопасного ПВХ пластиката.
Применение кабеля ВБбШвнг 5*70
Кабель силовой медный бронированный негорючий ВБбШвнг 5х70 предназначен для стационарной установки в электросетях напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 231 Ампер.
Кабелем ВБбШвнг 5х70 прокладывают кабельные трассы в траншеях, кабельных сооружениях и помещениях, разрешена групповая прокладка.
