Кабель ВБбШвнг 3х6

Описание

ВБбШвнг 3х6 - кабель силовой бронированный с 3 медными жилами сечением 6 миллиметров квадратных, в изоляции и оболочке из ПВХ пластиката пониженной пожарной опасности, с броней из двух стальных оцинкованных лент.
Маркировка ВБбШвнг 3*6 является устаревшей, по новому ГОСТ 31996-2012 обозначение (б) из маркировки было исключено, конструкция и характеристики не изменились.

Технические характеристики кабеля ВБбШвнг 3х6

Температуры эксплуатации кабеля силового ВБбШвнг 3*6 от +50 до -50 градусов Цельсия.
Климатическое исполнение негорючего бронированного медного кабеля - УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Влажность воздуха при эксплуатации - не более 98%.
Допустимый радиус изгиба при монтаже кабеля бронированного ВБбШвнг 3х6 не менее 150,3 миллиметров.
Допустимое растягивающее усилие при прокладке кабеля бронированного ВБбШвнг 3х6 не должно превышать 900 Ньютонов.
Длительная температура нагрева жил при эксплуатации не более 70 градусов.
Максимальная допустимая температура жил вббшвнг при коротком замыкании не более 160°С.
Максимальная продолжительность короткого замыкания - 5 секунд.
Предельная температура нагрева жил при коротком замыкании по условиям невозгорания - 350°С
Наружный диаметр ВБбШвнг 3*6 - 16,7 миллиметров.
Код ОКП:353771.
Расчетная масса кабеля ВБбШвнг 3х6 - 0,54 килограмм в метре.
Срок службы кабеля медного бронированного ВБбШвнг 3х6 не менее 30 лет с даты изготовления.

Токовые нагрузки кабеля бронированного ВБбШвнг 3*6

Допустимый ток при прокладке на воздухе - 46 Ампер.
Допустимый ток при прокладке в земле - 59 Ампер.
Допустимый ток короткого замыкания - 0,65 Ампер.
Активное сопротивление жилы - 3,06 Ом на километр.

Расшифровка маркировки кабеля ВБбШвнг 3х6

В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
б - без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами брони.
Шв - оболочка из поливинилхлоридного пластиката.
нг - пониженная пожарная опасность.
3 - количество медных жил.
6 - сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) - однопроволочная жила.
(мк), (мс) или (мж) - многопроволочная жила.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

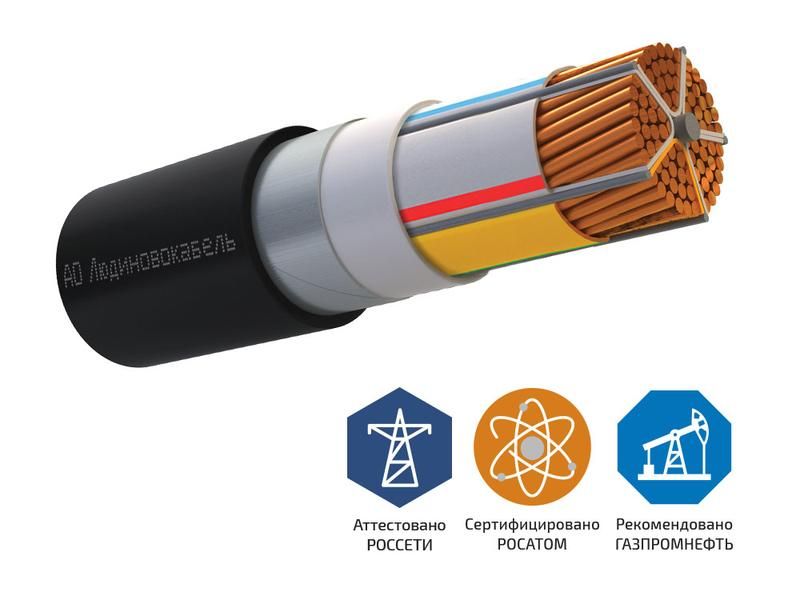

Конструкция кабеля ВБбШвнг 3х6

1) Жила - медная первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из негорючего ПВХ пластиката.
3) Броня - из двух стальных лент.
4) Внутренняя оболочка - из ПВХ пластиката пониженной пожарной опасности.
5) Внешняя оболочка - из пожаробезопасного ПВХ пластиката.

Применение кабеля ВБбШвнг 3*6

Кабель силовой медный бронированный негорючий ВБбШвнг 3х6 предназначен для стационарной установки в электросетях напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 59 Ампер.
Кабелем ВБбШвнг 3х6 прокладывают кабельные трассы в траншеях, кабельных сооружениях и помещениях, разрешена групповая прокладка.

Особенности

Вариант:

ВБШвнг(А)-LS 3х6 ок-0,66

Вес:

0.444

ГОСТ:

31996-2012

Диапазон температур эксплуатации (°С):

От -50 до +50

Длительно допустимая температура нагрева жил:

Длительно допустимая токовая нагрузка в земле, Ампер:

Длительно допустимая токовая нагрузка, Ампер:

Допустимая температура в режиме перегрузки:

Допустимая температура нагрева жил, С:

Допустимая токовая нагрузка при прокладке в земле (А):

Допустимая токовая нагрузка при прокладке на воздухе (А):

Допустимые усилия при тяжении (Н):

540

Допустимый радиус изгиба (мм):

167

Допустимый ток односекундного КЗ, кА:

0.65

Допустимый ток односекундного короткого замыкания (кА):

0.65

Испытательное импульсное напряжение, кВ:

Испытательное переменное напряжение:

3,5 кВ частотой 50 Гц

Класс жилы по ГОСТ 22483-2012:

Класс пожарной опасности по ГОСТ 31565-2012:

П1б.8.2.5.4

Код ОКП:

353 771

Код товара:

ВБбШвнг 3х6

Количество жил:

Конструкция жилы:

Ок

Максимальная мощность при прокладке в воздухе, 220V (кВт):

13.49

Максимальная мощность при прокладке в воздухе, 380V (кВт):

30.27

Максимальная мощность при прокладке в земле, 220V (кВт):

17.31

Максимальная мощность при прокладке в земле, 380V (кВт):

38.82

Максимальная температура нагрева жил:

90 °C при перегрузке, 160 °C при токе КЗ

Максимальная температура эксплуатации (°С):

Максимальный вес (кг/м):

0.544

Максимальный диаметр жилы:

2.9

Максимальный наружный диаметр (мм):

16.7

Максимальный расчетный вес (кг/км):

544

Марка:

ВБбШвнг

Масса цветного металла (г/м):

2.9

Материал жилы:

Медь

Материал изоляции:

ПВХ

Материал оболочки:

ПВХ

Минимальная температура монтажа:

-15

Минимальная температура эксплуатации (°С):

-50

Минимальный радиус изгиба, мм:

125.25

Минимальный радиус изгиба, наружных диаметров:

7.5

Наличие брони:

Да

Наружный диаметр 0.66 кВ (мм):

15.5

Наружный диаметр, мм:

16.7

Номинальная частота, Гц:

Номинальное переменное напряжение (кВ):

Номинальное переменное напряжение, Вольт:

1000

Предельная температура нагрева жил:

160

Расчетная масса 0.66 кВ (кг/км):

490

Сечение жилы (мм/кв):

Сопротивление изоляции жил (МОм\км):

Сопротивление изоляции при 20°С, Мом\км:

8.7

Сопротивление изоляции при 70 °С, Мом\км:

0.005

Срок службы:

Срок службы, лет:

Температура нагрева жил по условию невозгорания:

350

Тип брони:

Тип исполнения по ГОСТ 31565-2012:

Нг(А)

Толщина изоляции жил (мм):

Толщина изоляции жил 0.66 Кв (мм):

0.7

Электрическое сопротивление жилы (ом/км):

3.08

КОД: 2864147

235 ₽
