Кабель КГ-ХЛ 3х50+1х35
Описание
КГ-ХЛ 3х50+1х35 - кабель силовой холодостойкий медный гибкий с 4 многопроволочными жилами сечением 50 миллиметров квадратных, в холодостойкой резиновой изоляции и оболочке.
Технические характеристики кабеля КГ-ХЛ 3х50+1х35
Климатическое исполнение кабеля гибкого холодостойкого КГ-ХЛ 3*50+1*35 - У и УХЛ, категории размещения 1, 2, 3 по ГОСТ 15150-69.
Минимальная температура эксплуатации силового гибкого кабеля КГ-ХЛ 3х50+1х35: -60°С.
Максимальная температура эксплуатации КГ-ХЛ 3*50+1*35: +50°С.
Кабель силовой гибкий КГ-ХЛ 3х50+1х35 стойкий к воздействию влажности воздуха до 98%.
Монтаж кабеля КГ-ХЛ 3х50+1х35 производится при температуре не ниже -40 градусов Цельсия.
Минимальный радиус изгиба при прокладке кабеля КГ-ХЛ 3*50+1*35 - 339,2 миллиметров.
Растягивающее усилие при монтаже кабеля гибкого КГ-ХЛ 3х50+1х35 не должно превышать 4000 Ньютонов.
Длительная допустимая температура нагрева жил кабеля КГ-ХЛ 3*50+1*35: не более 75°С.
Наружный диаметр кабеля КГ-ХЛ 3х50+1х35: 42,4 миллиметров.
Класс пожарной безопасности по ГОСТ 31565-2012: 02.8.2.5.4.
Расчетная масса кабеля КГ-ХЛ 3х50+1х35: 3,4 килограмм в метре.
Срок службы силового холодостойкого гибкого кабеля КГ-ХЛ 3*50+1*35 4 года с даты изготовления.
Допустимая токовая нагрузка кабеля КГ-ХЛ 3х50+1х35: 175 Ампер.
Расшифровка маркировки КГ-ХЛ 3х50+1х35
К - кабель.
Г - гибкий.
ХЛ - холодостойкий.
4 - количество медных многопроволочных жил.
50 - сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(0,66) - номинальное напряжение до 660 Вольт.
(0,38) - номинальное напряжение до 380 Вольт.

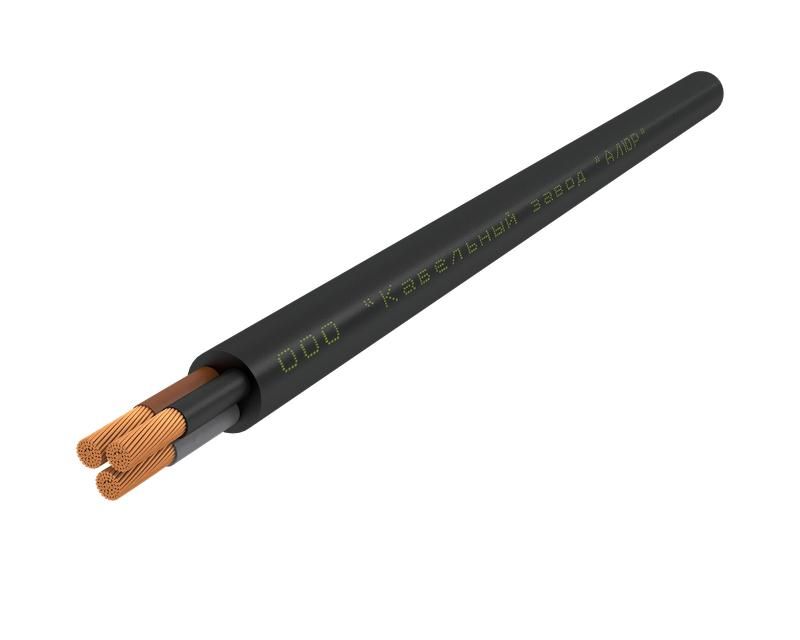

Конструкция кабеля КГ-ХЛ 3*50+1*35
1) Жила - медная, многопроволочная, круглой формы, пятого класса по ГОСТ 22483.
2) Разделительный слой – синтетическая пленка либо слой талька.
2) Изоляция – из холодостойкой резины изоляционной.
3) Оболочка – из резины шланговой холодостойкой.
Применение кабеля КГ-ХЛ 3х50+1х35
Силовой гибкий холодостойкий медный кабель КГ-ХЛ 3х50+1х35 предназначен для соединения подвижных механизмов к электрическим сетям напряжением до 660 Вольт частотой до 400 Герц.
Кабелем КГ-ХЛ 3*50+1*35 прокладывают временные линии электропитания строительных объектов, запитывают инструмент и оборудование.
Кабель гибкий холодостойкий КГ-ХЛ 3х50+1х35 не предназначен для применения на подъемно-транспортном оборудовании.
