Кабель АВВГнг 1х95
Описание
АВВГнг 1х95 - кабель силовой с 1 алюминиевыми жилами сечением 95 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности.
Технические характеристики кабеля АВВГнг 1х95
Климатическое исполнение кабеля силового алюминиевого АВВГнг(А) 1*95: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого кабеля АВВГнг 1х95 от -50 до +50 градусов.
Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГнг(А) 1х95 не должна превышать 98%.
Монтаж кабеля АВВГнг 1*95 производится при температуре не ниже -15 градусов.
Кабели АВВГнг(А) не распространяют горение при групповой прокладке по категории (А).
Радиус изгиба при прокладке алюминиевого кабеля АВВГнг 1х95 должен быть не менее 156,6 миллиметров.
Растягивающее усилие при прокладке АВВГнг 1х95 не должно превышать 2850 Ньютонов.
Расчетная масса кабеля АВВГнг 1*95 составляет 0,52 килограмм в метре.
Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АВВГнг 1х95 равен 17,4 миллиметрам.
Допустимый ток при прокладке кабеля АВВГнг 1х95 на воздухе: 217 Ампер.
Расшифровка маркировки АВВГнг(А) 1*95
А - жила выполнена из алюминия.
В - виниловая изоляция.
В - виниловая оболочка.
Г - не имеет защитного покрова.
нг - изоляция и оболочка выполнена из пластиката пониженной пожарной опасности.
(А) - индекс пожарной безопасности.
1 - количество алюминиевых жил.
95 - сечение алюминиевых жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.
мс, мк, мж - жила выполнена в многопроволочном исполнении.
0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.
1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.

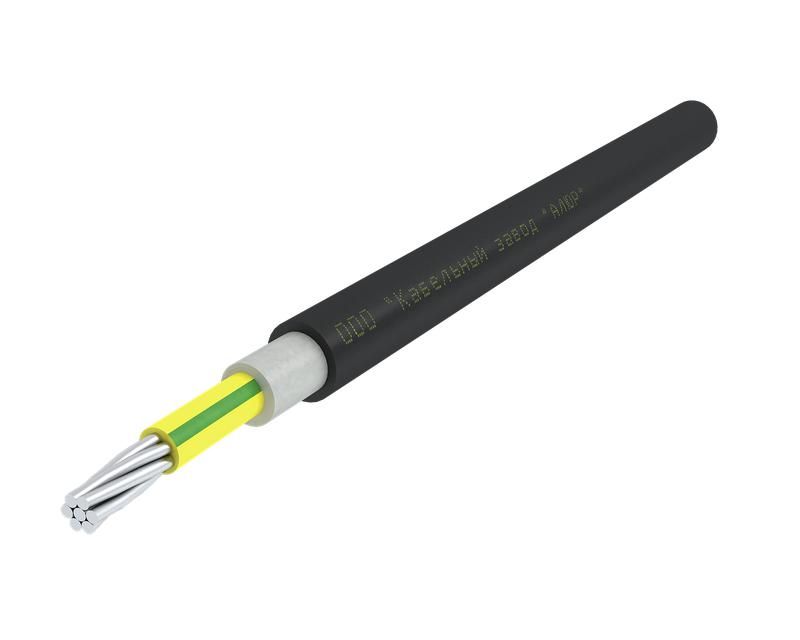

Конструкция кабеля АВВГнг 1х95
1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката с пониженной пожарной опасностью.
3) Скрутка - жилы скручены в сердечник.
4) Оболочка - из негорючего ПВХ пластиката.
Применение кабеля АВВГнг 1х95
Кабель силовой алюминиевый АВВГнг 1*95 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 221 Ампер.
АВВГнг 1х95 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки групповых кабельных линий в кабельных сооружениях и помещениях.
