Кабель АВВГ 5х35
Описание
АВВГ 5х35 - кабель силовой с 5 алюминиевыми жилами сечением 35 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката.
Технические характеристики кабеля АВВГ 5х35
Климатическое исполнение кабеля силового алюминиевого АВВГ 5*35: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого кабеля АВВГ 5х35 от -50 до +50 градусов.
Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГ 5х35 не должна превышать 98%.
Монтаж кабеля АВВГ 5*35 производится при температуре не ниже -15 градусов.
Радиус изгиба при прокладке алюминиевого кабеля АВВГ 5х35 должен быть не менее 296,1 миллиметров.
Растягивающее усилие при прокладке АВВГ 5х35 не должно превышать 5250 Ньютонов.
Расчетная масса кабеля АВВГ 5*35 составляет 1,51 килограмм в метре.
Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АВВГ 5х35 равен 32,9 миллиметрам.
Допустимый ток при прокладке кабеля АВВГ 5х35 на воздухе: 113 Ампер.
Расшифровка маркировки АВВГ 5*35
А - жила выполнена из алюминия.
В - виниловая изоляция.
В - виниловая оболочка.
Г - не имеет защитного покрова.
5 - количество алюминиевых жил.
35 - сечение алюминиевых жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.
мс, мк, мж - жила выполнена в многопроволочном исполнении.
0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.
1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.

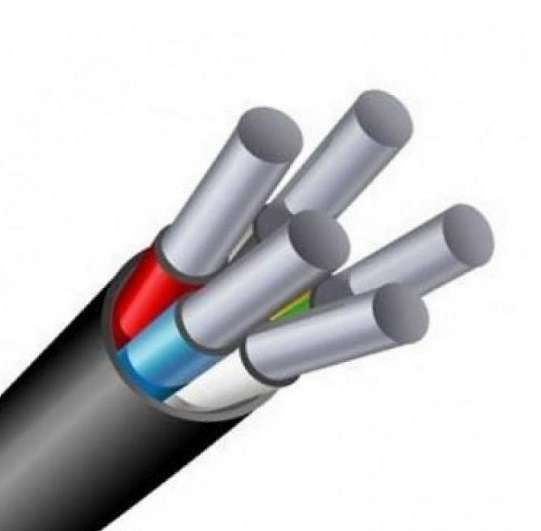

Конструкция кабеля АВВГ 5х35
1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Скрутка - жилы скручены в сердечник.
4) Оболочка - из ПВХ пластиката.
Применение кабеля АВВГ 5х35
Кабель силовой алюминиевый АВВГ 5*35 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 127 Ампер.
АВВГ 5х35 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.
