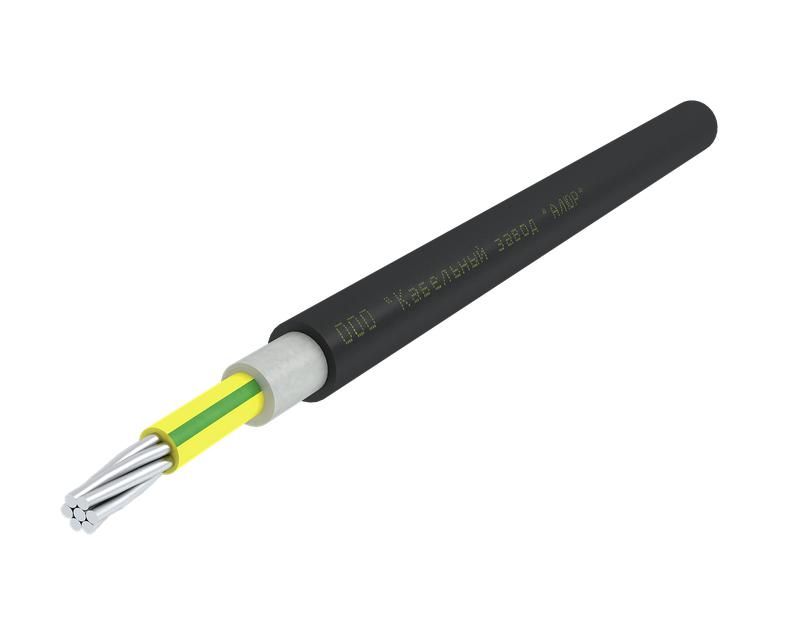

Кабель АВВГ 1х70
Описание
АВВГ 1х70 - кабель силовой с 1 алюминиевыми жилами сечением 70 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката.
Технические характеристики кабеля АВВГ 1х70
Климатическое исполнение кабеля силового алюминиевого АВВГ 1*70: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого кабеля АВВГ 1х70 от -50 до +50 градусов.
Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГ 1х70 не должна превышать 98%.
Монтаж кабеля АВВГ 1*70 производится при температуре не ниже -15 градусов.
Радиус изгиба при прокладке алюминиевого кабеля АВВГ 1х70 должен быть не менее 138,6 миллиметров.
Растягивающее усилие при прокладке АВВГ 1х70 не должно превышать 2100 Ньютонов.
Расчетная масса кабеля АВВГ 1*70 составляет 0,4 килограмм в метре.
Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АВВГ 1х70 равен 15,4 миллиметрам.
Допустимый ток при прокладке кабеля АВВГ 1х70 на воздухе: 176 Ампер.
Расшифровка маркировки АВВГ 1*70
А - жила выполнена из алюминия.
В - виниловая изоляция.
В - виниловая оболочка.
Г - не имеет защитного покрова.
1 - количество алюминиевых жил.
70 - сечение алюминиевых жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.
мс, мк, мж - жила выполнена в многопроволочном исполнении.
0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.
1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.

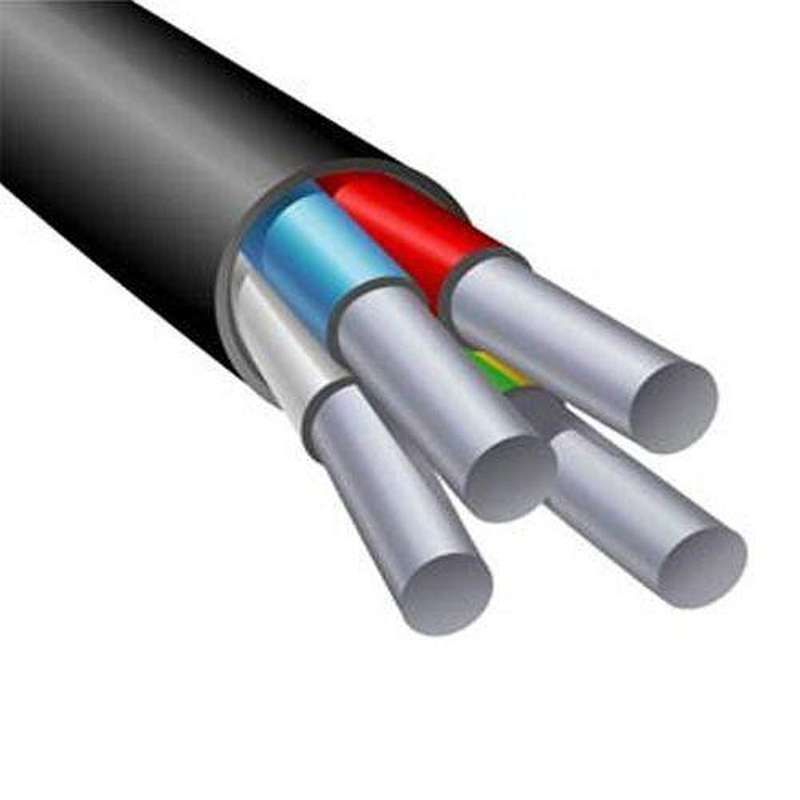

Конструкция кабеля АВВГ 1х70
1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Скрутка - жилы скручены в сердечник.
4) Оболочка - из ПВХ пластиката.
Применение кабеля АВВГ 1х70
Кабель силовой алюминиевый АВВГ 1*70 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 184 Ампер.
АВВГ 1х70 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.
