Кабель АВБШв 4х2,5

Описание

АВБШв 4х2.5 - кабель силовой бронированный с 4 алюминиевыми жилами сечением 2,5 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката с бронёй из двух стальных оцинкованных лент.

Технические характеристики кабеля АВБШв 4*2,5

Вид климатического исполнения алюминиевого бронированного кабеля АВБШв 4*2.5 - УХЛ, категории размещения первая и пятая по ГОСТ 15150-69.
Минимальная температура эксплуатации АВБШв 4х2,5: -50°С.
Максимальная температура эксплуатации кабеля АВБШв 4*2,5: +50°С.
Эксплуатируется кабель АВБШв 4х2.5 при влажности воздуха до 98%.
Минимальный радиус изгиба при монтаже: 124,2 миллиметров.
Растягивающее усилие при прокладке кабеля бронированного АВБШв 4х2,5 не должно превышать 300 Ньютонов.
Длительно допустимая температура нагрева жил АВБШв 4*2.5: 70 градусов.
Максимальная температура нагрева жил при токах короткого замыкания не более 160 градусов, при условии что длительность замыкания не превышает 5 секунд.
Предельная температура нагрева жил АВБШв 4х2,5 при условии невозгорания: 350 градусов.
Наружный диаметр силового бронированного кабеля АВБШв 4х2.5: 15,06 миллиметров.
Срок службы 30 лет с даты изготовления.
Расчетная масса кабеля АВБШв 4х2,5: 0,38 килограмм в метре.

Токовые нагрузки кабеля бронированного АВБШв 4*2.5

Допустимый ток при прокладке на воздухе: 22 Ампер.
Допустимый ток при прокладке кабеля бронированного АВБШв 4х2,5 в земле: 30 Ампер.
Допустимый ток короткого замыкания: 180 Ампер.
Активное сопротивление жилы: 12,6 Ом на километр.

Расшифровка маркировки АВБШв 4х2,5

А - алюминиевая токопроводящая жила.
В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
Шв - оболочка выполнена из поливинилхлорида.
4 - количество токонесущих жил.
2,5 - сечение жилы в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ож) или (ок) - однопроволочное исполнение жил.
(мс), (мк) или (мж) - многопроволочное исполнение жилы.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

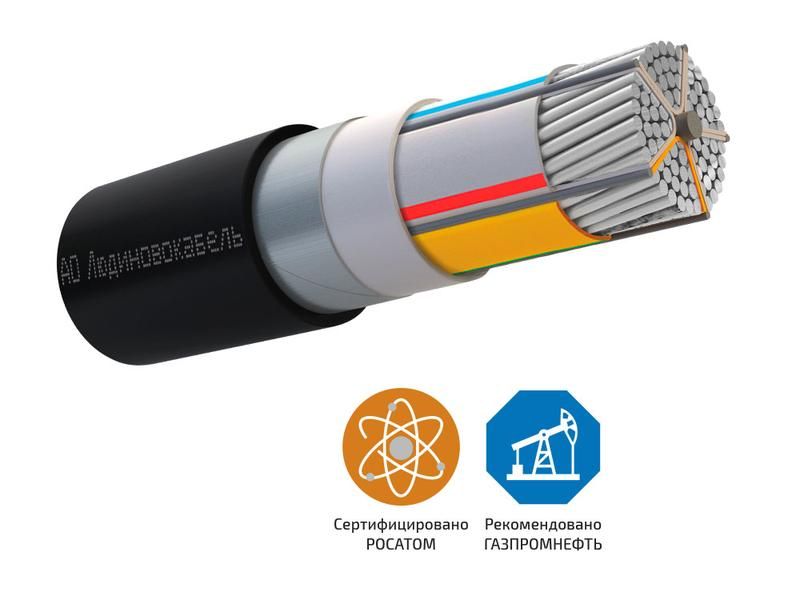

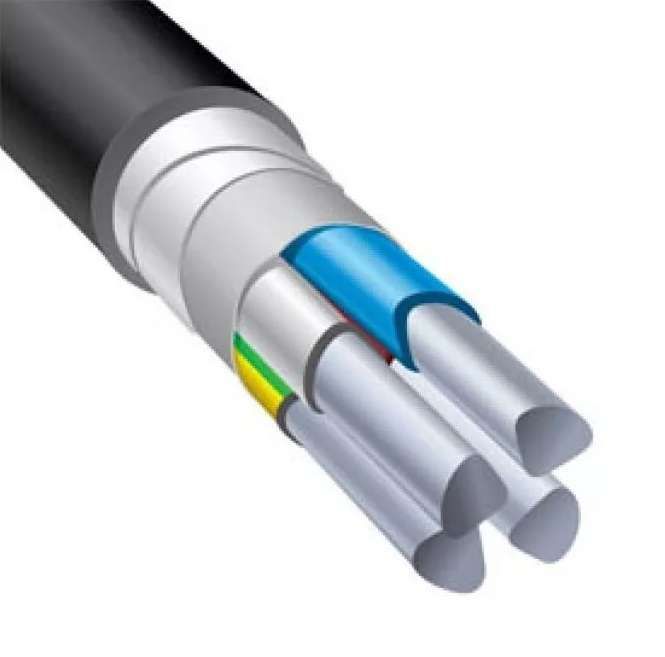

Конструкция кабеля АВБШв 4*2.5

Жила - алюминиевая, первого или второго класса по ГОСТ 15150-69.
Изоляция - из ПВХ пластиката различных цветов.
Внутренняя оболочка - из поливинилхлорида.
Броня - из двух стальных оцинкованных лент.
Наружная оболочка - из ПВХ пластиката.

Применение кабеля АВБШв 4х2,5

Кабель алюминиевый силовой бронированный АВБШв 4х2,5 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт, частотой до 50 Герц с токовой нагрузкой до 30 Ампер.
Кабелем АВБШв 4*2.5 прокладывают кабельные линии в траншеях с коррозионной активностью грунта не выше среднего, при групповой прокладке в кабельных сооружениях, требуется применение дополнительных средств огнезащиты.

Особенности

Вес:

0.3

ГОСТ:

31996-2012

Диапазон температур эксплуатации (°С):

От -50 до +50

Длительно допустимая температура нагрева жил:

Длительно допустимая токовая нагрузка в земле, Ампер:

Длительно допустимая токовая нагрузка, Ампер:

Допустимая температура в режиме перегрузки:

Допустимая температура нагрева жил, С:

Допустимая токовая нагрузка при прокладке в земле (А):

Допустимая токовая нагрузка при прокладке на воздухе (А):

Допустимые усилия при тяжении (Н):

500

Допустимый радиус изгиба (мм):

148

Допустимый ток односекундного КЗ, кА:

0.18

Допустимый ток односекундного короткого замыкания (кА):

0.18

Испытательное переменное напряжение:

3,5 кВ частотой 50 Гц

Класс жилы по ГОСТ 22483-2012:

Класс пожарной опасности по ГОСТ 31565-2012:

О1.8.2.5.4

Код ОКП:

353 771

Код товара:

АВБШв 4х2,5

Количество жил:

Конструкция жилы:

Ок

Максимальная мощность при прокладке в воздухе, 220V (кВт):

6.45

Максимальная мощность при прокладке в воздухе, 380V (кВт):

14.48

Максимальная мощность при прокладке в земле, 220V (кВт):

8.8

Максимальная мощность при прокладке в земле, 380V (кВт):

19.74

Максимальная температура нагрева жил:

90 °C при перегрузке, 160 °C при токе КЗ

Максимальная температура эксплуатации (°С):

Максимальный вес (кг/м):

0.325

Максимальный диаметр жилы:

1.9

Максимальный наружный диаметр (мм):

14.8

Максимальный расчетный вес (кг/км):

325

Марка:

АВБШв

Масса цветного металла (г/м):

33.5

Материал жилы:

Алюминий

Материал изоляции:

ПВХ

Материал оболочки:

ПВХ

Минимальная температура монтажа:

-15

Минимальная температура эксплуатации (°С):

-50

Минимальный радиус изгиба, наружных диаметров:

7.5

Наличие брони:

Да

Наружный диаметр 0.66 кВ (мм):

13.9

Номинальная частота, Гц:

Номинальное переменное напряжение (кВ):

Номинальное переменное напряжение, Вольт:

1000

Объём горючей массы (л/км):

198

Предельная температура нагрева жил:

160

Расчетная масса 0.66 кВ (кг/км):

289

Сечение жилы (мм/кв):

2.5

Сопротивление изоляции жил (МОм\км):

Сопротивление изоляции при 20°С, Мом\км:

Срок службы:

Срок службы, лет:

Температура нагрева жил по условию невозгорания:

350

Тип брони:

Тип исполнения по ГОСТ 31565-2012:

Без обозначения

Толщина изоляции жил (мм):

0.8

Толщина изоляции жил 0.66 Кв (мм):

0.6

Цвет изоляции жил:

Серый, Коричневый, Чёрный, Синий(Зелёный-желтый)

Электрическое сопротивление жилы (ом/км):

12.4

КОД: Кабель АВБШв 4х2,5
