Кабель АСБл-6 3х50
Описание
АСБл-6 3х50 - кабель силовой с алюминиевыми жилами в бумажной пропитанной изоляции, свинцовой оболочке, с броней из стальных лент.
Расшифровка маркировки АСБл-6 3х50
А - алюминиевые жилы.
С - свинцовая оболочка.
Б - броня из стальных лент.
л - в подушке под броней один слой ПВХ ленты.
6 - номинальное напряжение, кВ.
3 - количество токопроводящих алюминиевых жил.
50 - сечение алюминиевых жил в мм2.
ож, ос - однопроволочное исполнение жилы.
мж, мс, мн - многопроволочное исполнение жилы.
Технические характеристики кабеля АСБл-6 3*50
Минимальная температура эксплуатации кабеля АСБл-6 3х50 минус 50 градусов Цельсия.
Максимальная температура - плюс 50 градусов.
Влажность воздуха при эксплуатации не должна превышать 98%.
Монтаж кабеля АСБл-6 3х50 производится при температуре не ниже 0 градусов.
Радиус изгиба при прокладке не должен превышать 20 наружных диаметров.
Электрическое сопротивление изоляции жил не менее 200 Мом на километр.
Срок службы кабеля АСБл-6 3*50 не менее 30 лет.

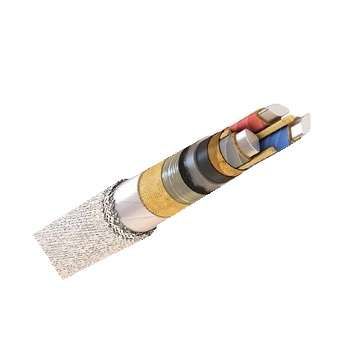

Конструкция кабеля АСБл-6 3х50
1) Жила - алюминиевая, однопроволочная или многопроволочная.
2) Изоляция - бумага пропитанная вязким изоляционным составом.
3) Заполнение - из бумажных жгутов.
4) Экран - из электропроводящей бумаги.
5) Оболочка - из свинца.
6) Подушка - из битума, ПВХ ленты, крепированной бумаги.
7) Броня - из стальных лент.
8) Наружный покров - из волокнистых материалов.
Применение кабеля АСБл-6 3х50
Силовой алюминиевый кабель АСБл-6 3*50 предназначен для передачи электрического тока напряжением до 6000 Вольт с частотой 50 герц. Прокладывают АСБл-6 3х50 в грунтах со средней коррозионной активностью, допускается наличие блуждающих токов, при высокой коррозионной активности грунта наличие блуждающих токов недопустимо.
