Кабель ААШв-1 4х50
Описание

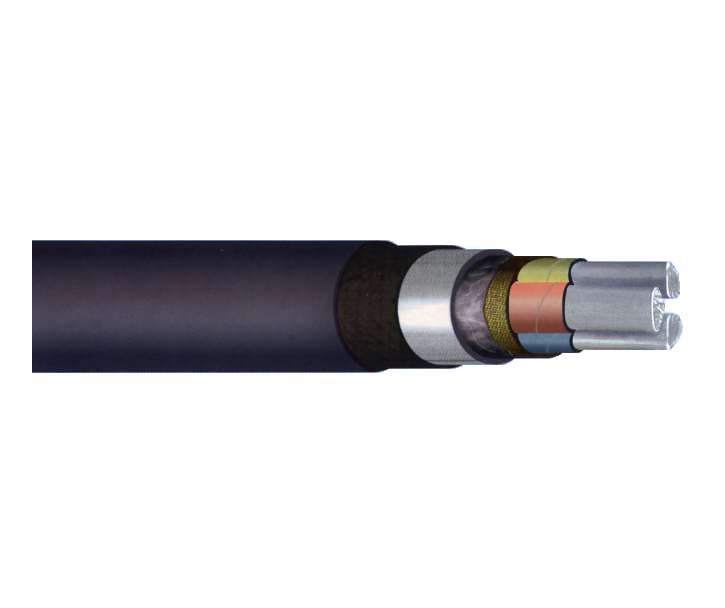

Конструкция кабеля ААШв 4х50 - 1кВ
1) Четыре однопроволочные круглые или секторные алюминиевые токопроводящие жилы с площадью сечения пятьдесят квадратных миллиметров, соответствующие первому классу по ГОСТ 22483-2012.
2) Бумажная изоляция жилы, пропитанная вязким составом, толщиной 0,75 мм.
3) Поясная бумажная изоляция, пропитанная вязким составом, толщиной 0,5 мм.
4) Герметичная алюминиевая оболочка по ГОСТ 24641-81.
5) Защитный покров типа «Шв» по ГОСТ 7006-72:
битумный состав, вязкий подклеивающий состав или битум;
лента полиэтилентерефталатная;
выпрессованный поливинилхлоридный защитный шланг толщиной не менее 2 мм.
Расшифровка маркировки кабеля ААШв 4х50 - 1кВ
А - токопроводящая жила из алюминия
без обозначения - бумажная пропитанная изоляция
А - алюминиевая оболочка
Шв - шланг из поливинилхлоридного пластиката
4 - четыре токопроводящие жилы
50 - площадь сечения токопроводящей жилы пятьдесят квадратных миллиметров
1кВ - номинальное напряжение 1000 Вольт
