Провод СИП-4 4х240
Описание
Описание

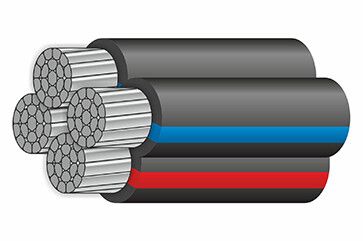

Конструкция провода СИП-4 4х240
1) Четыре основные круглые многопроволочные уплотнённые алюминиевые жилы с площадью сечения двести сорок квадратных миллиметров.
2) Изоляция из светостабилизированного сшитого полиэтилена толщиной 1,9 мм.
3) Основные жилы скручены в провод в правом направлении.
Расшифровка маркировки провода СИП-4 4х240
СИП - самонесущий изолированный провод
4 - без нулевой несущей жилы
4 - 4 основные жилы
240 - площадь сечения токопроводящей жилы двести сорок квадратных миллиметров
Особенности
Вариант:
СИП-4 4х240
ГОСТ:
31946-2012
Длительно допустимая токовая нагрузка, Ампер:
515
Допустимая температура нагрева жил, С:
90
Допустимый ток односекундного КЗ, кА:
22
Допустимый ток односекундного короткого замыкания основных жил (кА):
22
Испытательное импульсное напряжение, кВ:
20
Код товара:
СИП-4 4х240
Количество основных жил:
4
Максимальная температура нагрева жил, °С при коротком замыкании:
250
Максимальная температура эксплуатации (°С):
50
Материал жилы:
Алюминий
Материал изоляции:
СПЭ
Минимальная температура монтажа:
20
Минимальная температура эксплуатации (°С):
-60
Минимальный радиус изгиба, наружных диаметров:
10
Наружный диаметр основной жилы (мм):
18.45
Номинальная частота, Гц:
50
Номинальное переменное напряжение, Вольт:
660..1000
Прочность алюминия на разрыв, МПа:
120
Сечение основных жил (мм2):
240
Срок службы:
40
Срок службы, лет:
40
Число проволок в основной жиле:
19
Электрическое сопротивление жилы, Ом\км:
0.125
Электрическое сопротивление основной жилы (ом/км):
0.125
