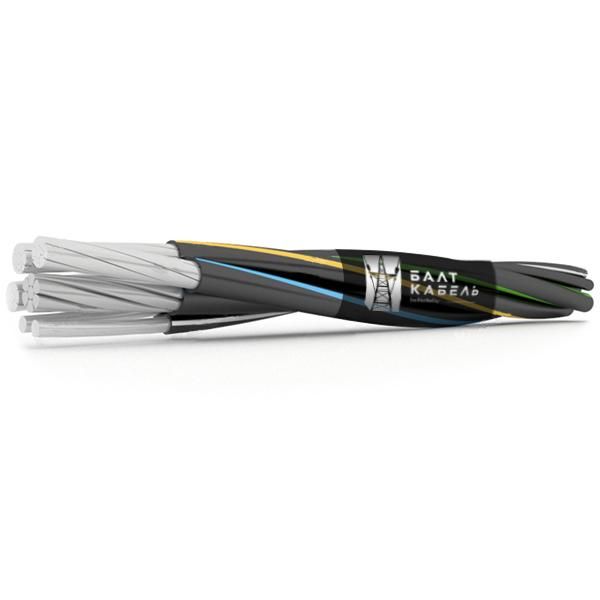

Провод СИП-2 3х50+1х54,6+2х16
Описание
СИП-2 3х50+1х54.6+2х16 - провод самонесущий с тремя фазными изолированными алюминиевыми жилами сечением 50 миллиметров квадратных, и одной нулевой изолированной несущей жилой из алюминиевого сплава, сечением 54,6 миллиметров квадратных.
Технические характеристики провода СИП-2 3х50+1х54,6+2х16
Климатическое исполнение провода самонесущего СИП-2 3*50+1*54.6+2*16: В, первая, вторая и третья категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации СИП-2 3х50+1х54,6+2х16: -60 градусов Цельсия.
Максимальная температура эксплуатации: +50 градусов.
Монтаж самонесущего провода СИП-2 3х50+1х54.6+2х16 производится при температуре не ниже -20 градусов Цельсия.
Расчетная масса провода СИП-2 3*50+1*54,6+2*16: 0,916 килограмм в метре.
Срок службы не менее 40 лет с даты изготовления.
Наружный диаметр провода самонесущего изолированного СИП-2 3х50+1х54,6+2х16: 35 миллиметров.
Токовые нагрузки провода СИП-2 3х50+1х54.6+2х16
Допустимая токовая нагрузка при прокладке провода СИП-2 3*50+1*54,6+2*16 в воздухе: 240 Ампер.
Допустимый ток короткого замыкания: 6500 Ампер, но не более одной секунды.
Активное сопротивление жил провода СИП-2 3х50+1х54,6+2х16: 0,568 Ом на километр.
Номинальное напряжение: 1000 Вольт.

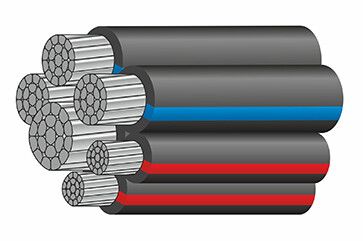

Конструкция провода СИП-2 3х50+1х54.6+2х16
1) Фазная жила - алюминиевая многопроволочная, круглая уплотненная.
2) Несущая жила - из алюминиевого сплава, многопроволочная круглая уплотненная.
3) Изоляция - из светостабилизированного сшитого полиэтилена.
4) Скрутка - фазные жилы скручены вокруг несущей нулевой жилы в правом направлении.
Применение провода СИП-2 3*50+1*54,6+2*16
Самонесущий изолированный провод СИП-2 3х50+1х54.6+2х16 предназначен для воздушных магистральных линий электропередачи номинальным напряжением до 1000 Вольт частотой 50 Герц.
