Провод СИП-2 3х120+1х70
Описание
Описание

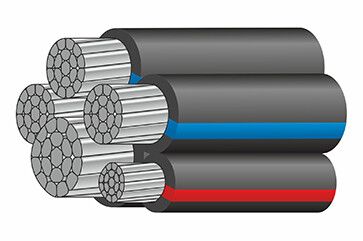

Конструкция провода СИП-2 3х120+1х70
1) Круглые многопроволочные уплотнённые жилы:
три основные жилы из алюминия с площадью сечения сто двадцать квадратных миллиметров;
изолированная нулевая несущая жила из алюминиевого сплава с площадью сечения семьдесят квадратных миллиметров.
2) Изоляция из светостабилизированного сшитого полиэтилена толщиной 1,7 мм.
3) Основные жилы скручены вокруг нулевой несущей жилы. Скрутка жил в провод имеет правое направление.
Расшифровка маркировки провода СИП-2 3х120+1х70
СИП - самонесущий изолированный провод
2 - изолированная нулевая несущая жила
3 - 3 основные жилы
120 - площадь сечения токопроводящей жилы сто двадцать квадратных миллиметров
1 - 1 нулевая несущая жила
70 - площадь сечения токопроводящей жилы семьдесят квадратных миллиметров
Особенности
Вес:
1.486
ГОСТ:
31946-2012
Длительно допустимая токовая нагрузка, Ампер:
340
Допустимая температура нагрева жил, С:
90
Допустимые токовые нагрузки несущих жил (А):
240
Допустимые токовые нагрузки основных жил (А):
340
Допустимый ток односекундного КЗ, кА:
10.9
Допустимый ток односекундного короткого замыкания несущей жилы (кА):
6.5
Допустимый ток односекундного короткого замыкания основных жил (кА):
10.9
Испытательное импульсное напряжение, кВ:
20
Код товара:
СИП-2 3х120+1х70
Количество основных жил:
3
Максимальная температура нагрева жил, °С при коротком замыкании:
250
Максимальная температура эксплуатации (°С):
50
Материал жилы:
Алюминий
Материал изоляции:
СПЭ
Минимальная температура монтажа:
20
Минимальная температура эксплуатации (°С):
-60
Минимальный радиус изгиба, наружных диаметров:
10
Наружный диаметр несущей жилы (мм):
9.95
Наружный диаметр основной жилы (мм):
13.1
Номинальная частота, Гц:
50
Номинальное переменное напряжение, Вольт:
660..1000
Прочность алюминиевого сплава на разрыв, МПа:
295
Прочность при растяжении несущей жилы (Н):
20.6
Разрывное усилие, Н:
20600
Сечение несущей жилы (мм2):
70
Сечение основных жил (мм2):
120
Срок службы:
40
Срок службы, лет:
40
Число проволок в дополнительной жиле:
7
Число проволок в основной жиле:
19
Электрическое сопротивление жилы, Ом\км:
0.253
Электрическое сопротивление несущей жилы (ом/км):
0.493
Электрическое сопротивление нулевой несущей жилы, Ом\км:
0.493
Электрическое сопротивление основной жилы (ом/км):
0.253
