ПвВГ 4х16
Описание
ПвВГ 4х16 - силовой кабель с четырьмя медными жилами сечением 16 (Шестнадцать) миллиметров квадратных, в однопроволочном круглом, или многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена, в оболочке из ПВХ пластиката .
Кабель ПвВГ 4*16 изготавливается в соответствии с требованиями ГОСТ 31996-2012.
Расшифровка маркировки ПвВГ 4х16
Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
4 -количество токонесущих жил.
16 -сечение жил в мм2.
Также в маркировке могут присутствовать
Обозначения номинального напряжения:
0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.
Климатические обозначения:
ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.
Обозначение конструктивного исполнения жилы:
о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).
Обозначение жил:
(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.
Технические характеристики кабеля ПвВГ 4*16
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового ПвВГ 4х16 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности кабеля ПвВГ 4х16 по ГОСТ 31565-2012:П1а.8.2.5.4.
Срок службы кабеля ПвВГ 4*16 не менее 30 лет.
Токовые нагрузки кабеля ПвВГ 4х16
Допустимый ток при прокладке ПвВГ 4х16 на воздухе - 104 Ампер.
Допустимый ток при прокладке в земле - 112 Ампер.
Допустимый ток односекундного короткого замыкания - 2.16 кА.
Сопротивление километра жилы - 1.15 Ом.

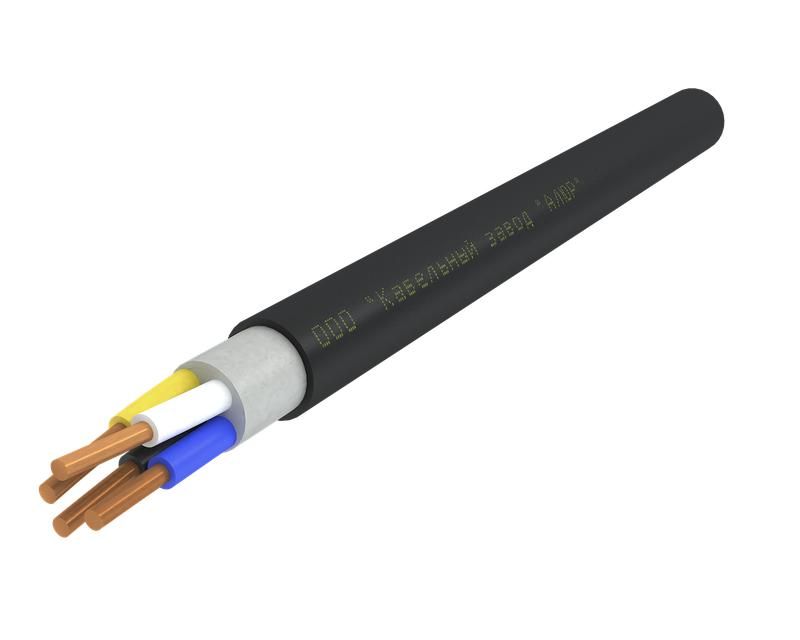

Конструкция кабеля ПвВГ 4*16
1) Жила - медная однопроволочная круглая, многопроволочная круглая 16 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 0.7 мм.
3) Заполнение - из поливинилхлоридного пластиката.
4) Наружная оболочка-из поливинилхлоридного пластиката.
Применение кабеля ПвВГ 4х16
Кабель силовой медный ПвВГ 4х16 используется для одиночной прокладки в кабельных сооружениях и производственных помещениях. групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
ПвВГ-ХЛ 4*16 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
