АВБбШвнг-LS 4х240
Описание
АВБбШвнг(А)-LS 4х240 - силовой бронированный кабель с четырьмя алюминиевыми жилами сечением 240 (Двести сорок) миллиметров квадратных, в однопроволочном круглом, или однопроволочном секторном, или многопроволочном круглом, или многопроволочном сегментном(секторном) исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение с низким дымовыделением,в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель АВБбШвнг-LS 4*240 изготавливается в соответствии с требованиями ГОСТ 31996-2012.
Расшифровка маркировки АВБбШвнг(А)-LS 4х240
А - алюминиевая жила.
В - изоляция из ПВХ пластиката.
Б- Броня из двух стальных оцинкованных лент..
б- без подушки под бронёй.
Шв - защитный шланг из ПВХ пластиката.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
LS - (low smoke) пониженное дымо и газовыделением.
4 -количество токонесущих жил.
240 -сечение жил в мм2.
Также в маркировке могут присутствовать
Обозначения номинального напряжения:
0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.
Климатические обозначения:
ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.
Обозначение конструктивного исполнения жилы:
о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).
Обозначение жил:
(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.
Технические характеристики кабеля АВБбШвнг(А)-LS 4*240
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового малодымного АВБбШвнг-LS 4х240 без предварительного подогрева производится при температуре от -15 градусов.
Кабели АВБбШвнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности негорючего кабеля АВБбШвнг(А)-LS 4*240 по ГОСТ 31565-2012:П1б.8.2.2.2.
Срок службы бронированного кабеля АВБбШвнг(А)-LS 4х240 не менее 30 лет.
Токовые нагрузки кабеля АВБбШвнг(А)-LS 4х240
Допустимый ток при прокладке АВБбШвнг(А)-LS 4*240 на воздухе - 359 Ампер.
Допустимый ток при прокладке в земле - 363 Ампер.
Допустимый ток односекундного короткого замыкания - 17.54 кА.
Сопротивление километра жилы - 0.13 Ом.

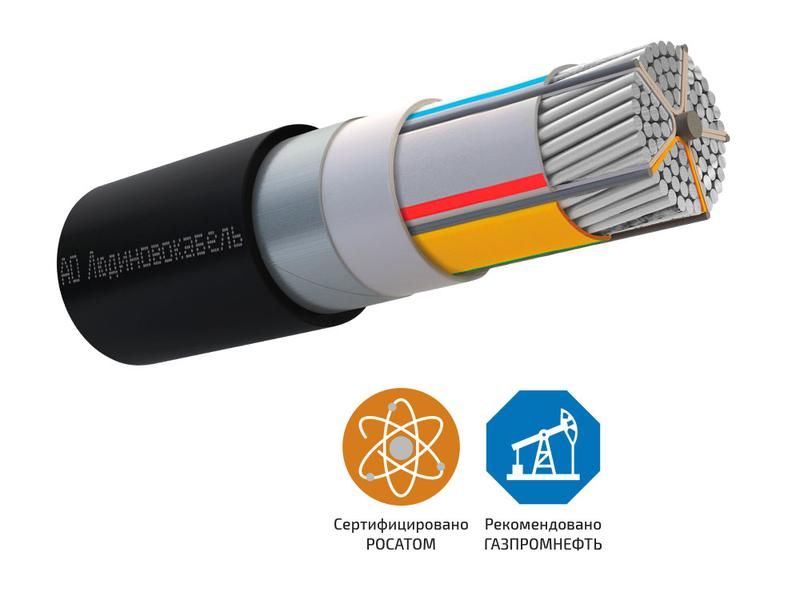

Конструкция кабеля АВБбШвнг(А)-LS 4х240
1) Жила - алюминиевая однопроволочная круглая, однопроволочная секторная,многопроволочная круглая,многопроволочная секторная сечением 240 мм2.
2) Изоляция - из поливинилхлоридного пластиката, толщиной 2.2 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделением дыма.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг-из поливинилхлоридного пластиката пониженной пожарной опасности.
Применение бронированного кабеля АВБбШвнг(А)-LS 4х240
Кабель силовой алюминиевый,бронированный,малодымный,негорючий АВБбШвнг(А)-LS 4*240 используется для прокладки в земле (траншеях) , с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях.
АВБбШвнг(А)-LS-ХЛ 4х240 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
