Кабель КВВГнг-LS 14х1
Описание
КВВГнг-LS 14х1 - сокращенная маркировка кабеля контрольного с 14 медными жилами, сечением 1 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности и пониженным выделением дыма, полная маркировка: КВВГнг(А)-LS 14*1. Кабель КВВГнг-LS 14х1 соответствует требованиям ГОСТ 1508-78. и ГОСТ 31565-2012
Технические характеристики кабеля КВВГнг-LS 14х1
Вид климатического исполнения контрольного кабеля КВВГнг-LS 14*1 - УХЛ, категории размещения 1-5 по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля КВВГнг(А)-LS 14х1: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации контрольного кабеля КВВГнг-LS 14х1 не должна превышать 98%.
Минимальный радиус изгиба при монтаже кабеля контрольного КВВГнг-LS 14*1: 79,8 миллиметров
Прокладка контрольного кабеля КВВГнг-LS 14х1 производится при температуре не ниже -15°С.
Номинальная толщина изоляции жил контрольного кабеля КВВГнг(А)-LS 14х1: 0,6 миллиметров.
Вес кабеля КВВГнг-LS 14*1: 0,31 килограмм в метре.
Класс пожарной безопасности: П1б.8.2.2.2. по ГОСТ 31565-2012.
Наружный диаметр кабеля КВВГнг-LS 14х1: 13,3 миллиметров.
Газообразование при горении (тлении) кабелей КВВГнг(А)-LS не приводит к снижению проницания света более чем на 50%.
Срок службы не менее 30 лет с даты изготовления.
Токовые нагрузки контрольного кабеля КВВГнг-LS 14х1
Активное сопротивление жилы: 18,9 Ом на километр.
Сопротивление изоляции жилы: 10 Момхкм.
Номинальное напряжение: 660 Вольт.
Частота тока: до 100 Герц.
Расшифровка маркировки КВВГнг(А)-LS 14*1
К - контрольный кабель.
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет бронированного покрова.
нг - пониженная пожарная опасность.
(А) - индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках.
LS - имеет пониженное выделение дыма при горении.
14 - количество медных жил.
1 - сечение жил в квадратных миллиметрах.

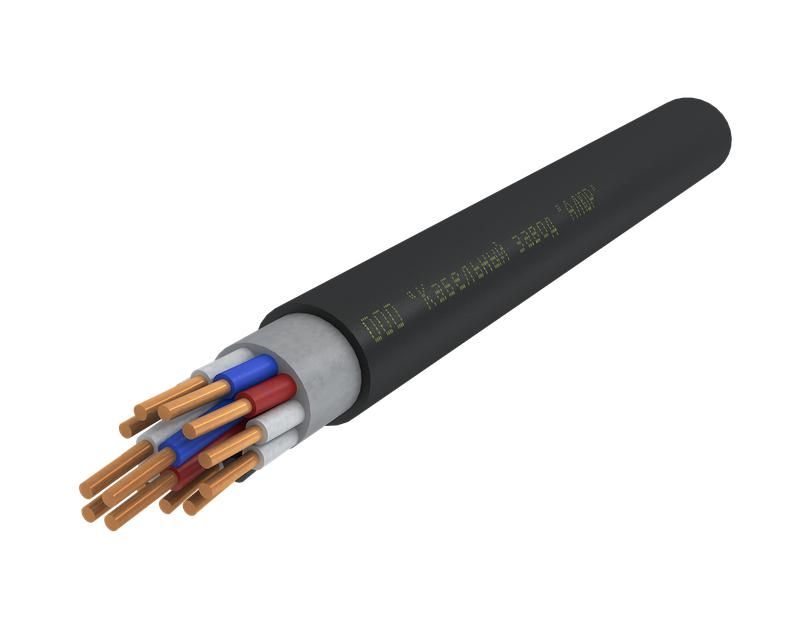

Конструкция контрольного кабеля КВВГнг-LS 14х1
1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из негорючего бездымного ПВХ пластиката различной расцветки, (либо прономерованы жилы).
3) Заполнение - из ПВХ пластиката пониженной пожарной опасности с пониженным выделением дыма.
4) Оболочка - из пожаробезопасного ПВХ пластиката с пониженным выделением дыма.
Применение кабеля КВВГнг-LS 14х1
Кабель контрольный негорючий КВВГнг-LS 14*1 предназначен для неподвижного присоединения к электрическим приборам напряжением до 660 Вольт переменного тока частотой до 100 Герц.
КВВГнг(А)-LS 14х1 прокладывают в помещениях, каналах, тоннелях, в условиях агрессивной среды, на открытом воздухе, допускается прокладка в системах АС классов 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97).
