Кабель КВВГнг-FRLS 14х1,5
Описание
КВВГнг-FRLS 14х1,5 - сокращенная маркировка кабеля контрольного огнестойкого с 14 жилами сечением 1,5 квадратных миллиметров в огнестойкой изоляции и оболочке из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма, полная маркировка: КВВГнг(А)-FRLS 14*1.5 .
Характеристики кабеля КВВГнг-FRLS 14х1,5
Вид климатического исполнения: В, пятая категория размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля контрольного КВВГнг-FRLS 14х1.5: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации кабеля КВВГнг-FRLS 14*1,5 не должна превышать 98%.
Монтаж контрольного огнестойкого кабеля КВВГнг(А)-FRLS 14х1.5 производится при температуре не ниже -15°С.
Кабели КВВГнг(А)-FRLS не распространяют горение при групповой прокладке по категории (А).
Минимальный радиус изгиба КВВГнг-FRLS 14х1,5: 86,4 миллиметров.
Образование дыма при горении (тлении) контрольного огнестойкого кабеля КВВГнг-FRLS 14*1.5 не приводит к снижению проницания света более чем на 50%.
Класс пожарной безопасности по ГОСТ 31565-2012: П1б.1.2.2.2.
Вес кабеля КВВГнг-FRLS 14х1,5: 0,55 килограмм в метре.
Толщина изоляции жил: 0,6 миллиметров.
Объём горючей массы кабеля контрольного огнестойкого КВВГнг(А)-FRLS 14х1.5: 192 литров на километр.
Сопротивление изоляции жил: 10 Момхкм.
Теплота сгорания горючей массы кабеля КВВГнг-FRLS 14*1,5: 5620 МДж/км.
Наружный диаметр кабеля контрольного КВВГнг-FRLS 14х1.5: 19,7 миллиметров.
Срок службы КВВГнг-FRLS 14х1,5 не менее 30 лет с даты изготовления.
Активное сопротивление жилы кабеля КВВГнг(А)-FRLS 14*1.5: 12,6 Ом на километр.
Расшифровка маркировки КВВГнг(А)-FRLS 14х1,5
К - кабель контрольный.
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет брони.
нг - имеет пониженную пожарную опасность.
(А) - категория пожарной безопасности.
FR - кабель стоек к воздействию открытого огня.
LS - имеет низкое выделение дыма.
14 - количество медных токопроводящих жил.
1,5 - сечение жил в квадратных миллиметрах.

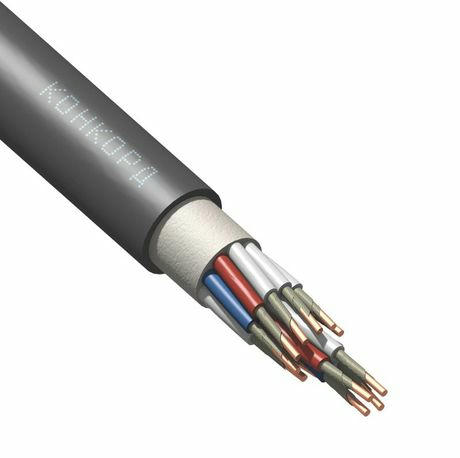

Конструкция кабеля контрольного КВВГнг-FRLS 14х1.5
1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77. 2) Изоляция - из негорючего ПВХ пластиката.
3) Термический барьер - из двух слюдосодержащих лент.
4) Заполнение - из ПВХ пластиката пониженной пожарной опасности.
5) Оболочка - из пожаробезопасного ПВХ пластиката.
Применение кабеля КВВГнг-FRLS 14*1,5
Контрольный огнестойкий кабель КВВГнг-FRLS 14х1.5 предназначен для стационарного присоединения к электрическим приборам и аппаратам с номинальным переменным напряжением до 660 Вольт с частотой до 100 Герц.
Кабель КВВГнг(А)-FRLS 14*1,5 применяют в кабельных сооружениях и помещениях, в том числе во взрывоопасных зонах, кроме класса В1.
