Кабель КВВГЭнг 14х1,5
Описание
КВВГЭнг 14х1,5 - сокращенная маркировка кабеля контрольного экранированного с 14 жилами сечением 1,5 квадратных миллиметров в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделением дыма, полная маркировка: КВВГЭнг(А) 14*1.5 .
Характеристики кабеля КВВГЭнг 14х1,5
Вид климатического исполнения: УХЛ, 1-5 категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля контрольного КВВГЭнг 14х1.5: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации кабеля КВВГЭнг 14*1,5 не должна превышать 98%.
Монтаж экранированного контрольного кабеля КВВГЭнг 14х1.5 производится при температуре не ниже -15°С.
Кабели КВВГЭнг(А) не распространяют горение при групповой прокладке по категории (А).
Минимальный радиус изгиба КВВГЭнг 14х1,5: 86,4 миллиметров.
Класс пожарной безопасности по ГОСТ 31565-2012: П1б.8.2.5.4
Вес кабеля КВВГЭнг 14*1.5: 0,491 килограмм в метре.
Толщина изоляции жил: 0,6 миллиметров.
Объём горючей массы кабеля контрольного КВВГЭнг 14х1,5: 192 литров на километр.
Сопротивление изоляции жил: 10 Момхкм.
Теплота сгорания горючей массы кабеля КВВГЭнг 14х1.5: 5620 МДж/км.
Наружный диаметр кабеля контрольного КВВГЭнг 14*1,5: 15,5 миллиметров.
Срок службы КВВГЭнг 14х1.5 не менее 25 лет с даты изготовления.
Активное сопротивление жилы кабеля КВВГЭнг 14х1,5: 12,6 Ом на километр.
Расшифровка маркировки КВВГЭнг(А) 14*1,5
К - кабель контрольный.
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет брони.
нг - имеет пониженную пожарную опасность.
(А) - категория пожарной безопасности.
14 - количество медных токопроводящих жил.
1,5 - сечение жил в квадратных миллиметрах.

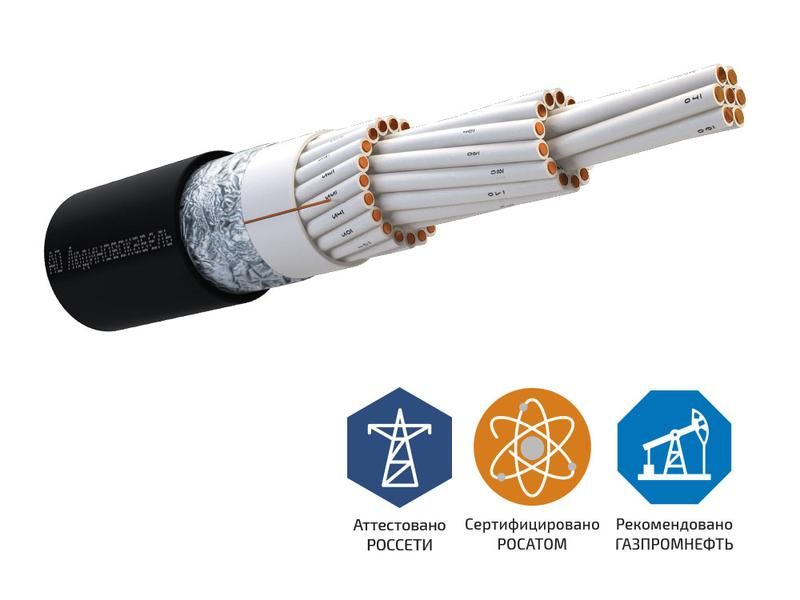

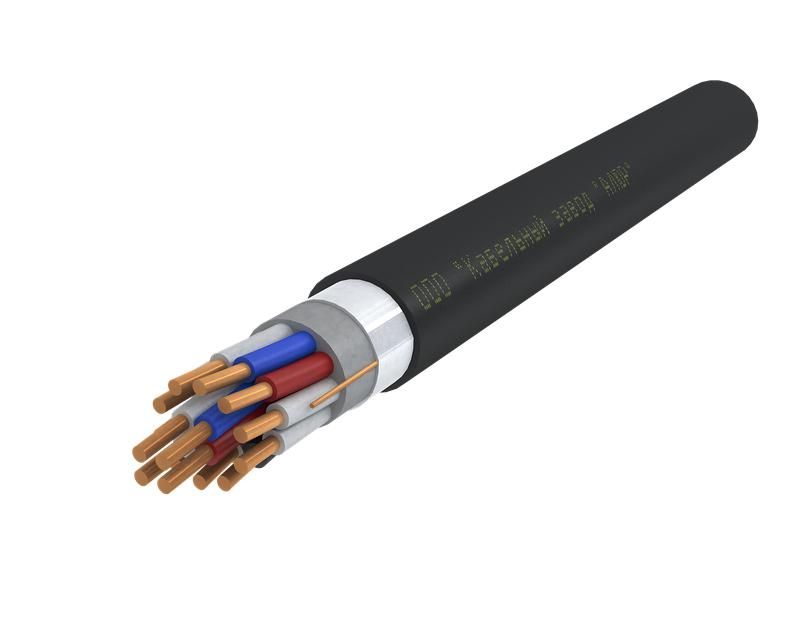

Конструкция кабеля контрольного КВВГЭнг 14х1.5
1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из негорючего ПВХ пластиката.
3) Экран - из медной фольги.
4) Заполнение - из ПВХ пластиката пониженной пожарной опасности.
5) Оболочка - из пожаробезопасного ПВХ пластиката.
Применение кабеля КВВГЭнг 14х1,5
Контрольный экранированный кабель КВВГЭнг 14*1.5 предназначен для стационарного присоединения к электрическим приборам и аппаратам с номинальным переменным напряжением до 660 Вольт с частотой до 100 Герц.
Кабель КВВГЭнг 14х1,5 применяют в кабельных сооружениях и помещениях, где требуется защита от влияния внешних электрически полей.
