Кабель КВВГЭнг-LS 5х1,5
Описание
КВВГЭнг-LS 5х1,5 - сокращенная маркировка кабеля контрольного экранированного с 5 жилами сечением 1,5 квадратных миллиметров в изоляции и оболочке из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма, полная маркировка: КВВГЭнг(А)-LS 5*1.5 .
Характеристики кабеля КВВГЭнг-LS 5х1,5
Вид климатического исполнения: УХЛ, с первой по пятую категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля контрольного КВВГЭнг-LS 5х1.5: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации кабеля КВВГЭнг-LS 5*1,5 не должна превышать 98%.
Монтаж экранированного контрольного кабеля КВВГЭнг-LS 5х1.5 производится при температуре не ниже -15°С.
Кабели КВВГЭнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Минимальный радиус изгиба КВВГЭнг-LS 5х1,5: 60 миллиметров.
Образование дыма при горении (тлении) контрольного экранированного кабеля КВВГЭнг-LS 5*1.5 не приводит к снижению проницания света более чем на 50%.
Класс пожарной безопасности по ГОСТ 31565-2012: П1б.8.2.2.2.
Масса кабеля КВВГЭнг-LS 5х1,5: 0,24 килограмм в метре.
Толщина изоляции жил: 0,6 миллиметров.
Объём горючей массы кабеля контрольного КВВГЭнг-LS 5х1,5: 90 литров на километр.
Сопротивление изоляции жил: 10 Момхкм.
Теплота сгорания горючей массы кабеля КВВГЭнг-LS 5*1.5: 2639 МДж/км.
Наружный диаметр кабеля контрольного КВВГЭнг-LS 5х1,5: 11,1 миллиметров.
Срок службы КВВГЭнг-LS 5х1.5 не менее 30 лет с даты изготовления.
Активное сопротивление жилы кабеля КВВГЭнг-LS 5*1,5: 12,6 Ом на километр.
Расшифровка маркировки КВВГЭнг(А)-LS 5х1.5
К - кабель контрольный.
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет брони.
Э - экран из медной фольги.
нг - имеет пониженную пожарную опасность.
(А) - категория пожарной безопасности.
LS - имеет низкое выделение дыма.
5 - количество медных токопроводящих жил.
1,5 - сечение жил в квадратных миллиметрах.

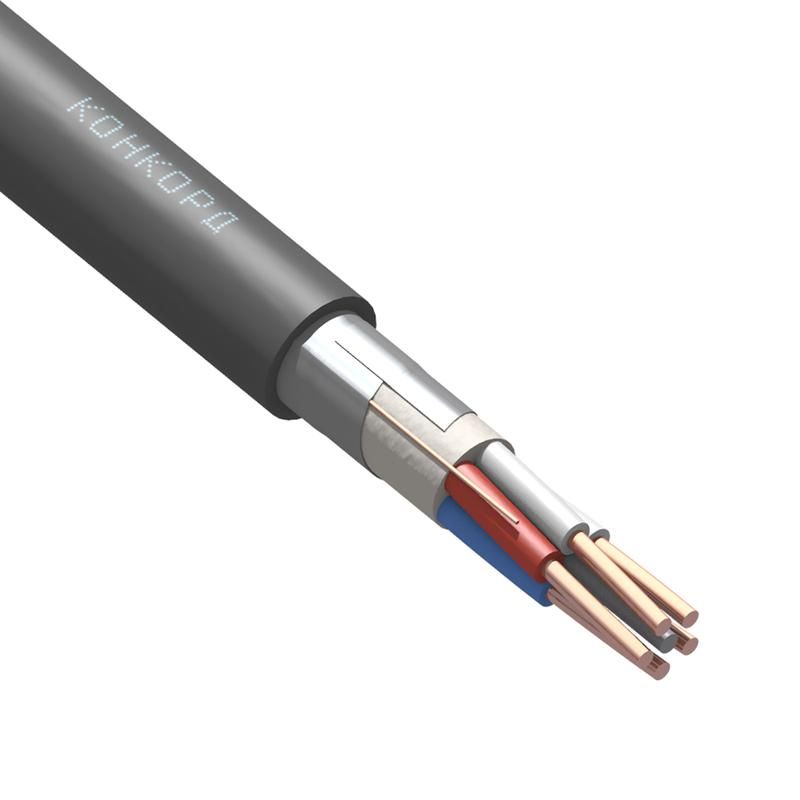

Конструкция кабеля контрольного КВВГЭнг-LS 5х1,5
1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из негорючего ПВХ пластиката с пониженным выделением дыма.
3) Экран - из медной фольги.
4) Заполнение - из ПВХ пластиката пониженной пожарной опасности и низким дымовыделением.
5) Оболочка - из пожаробезопасного ПВХ пластиката с пониженным выделением дыма.
Применение кабеля КВВГЭнг-LS 5*1,5
Контрольный экранированный кабель КВВГЭнг-LS 5х1.5 предназначен для стационарного присоединения к электрическим приборам и аппаратам с номинальным переменным напряжением до 660 Вольт с частотой до 100 Герц.
Кабель КВВГЭнг-LS 5х1,5 применяют в кабельных сооружениях и помещениях, где требуется защита от влияния внешних электрически полей.
