Кабель КППГнг(А)-HF 5х1

Описание

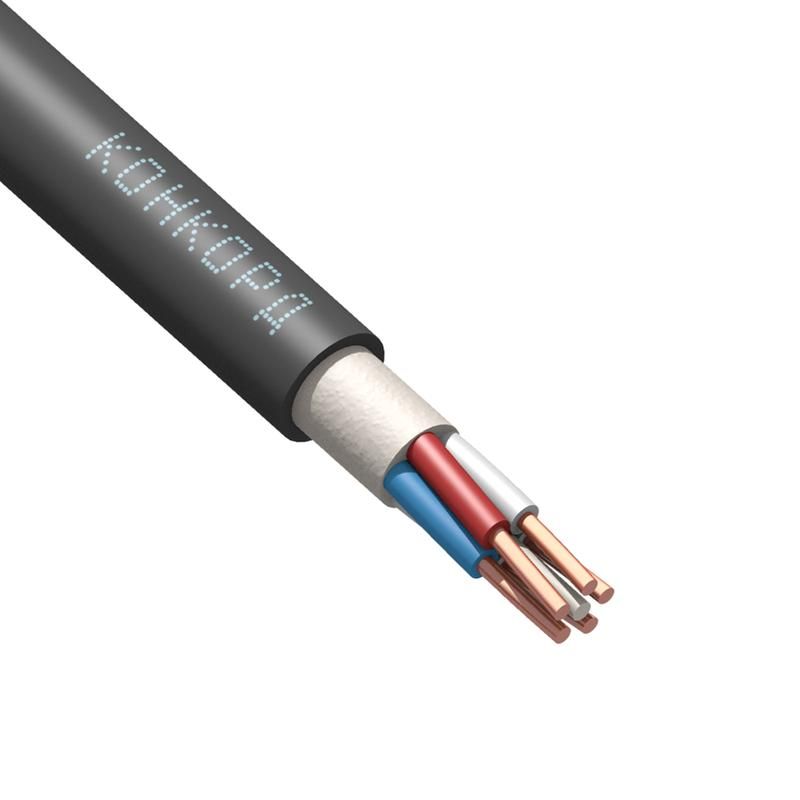

Конструкция кабеля КППГнг-HF 5х1,0

1) Пять однопроволочных круглых медных жил с площадью сечения один квадратный миллиметр, соответствующих первому классу по ГОСТ 22483-2012.
2) Изоляция жилы из самозатухающей полимерной композиции, не содержащей галогенов, толщиной 0,6 мм.
3) Заполнение между скрученными изолированными жилами из самозатухающей полимерной композиции, не содержащей галогенов, наложенное одновременно с разделительным слоем.
4) Разделительный слой из самозатухающей полимерной композиции, не содержащей галогенов, толщиной не менее 0,5 мм.
5) Оболочка из самозатухающей полимерной композиции, не содержащей галогенов, соответствующая категории Обп-2 по ГОСТ 23286-78, толщиной 1,5 мм.

Расшифровка маркировки кабеля КППГнг-HF 5х1,0

без обозначения - медная жила
К - контрольный кабель
П - изоляция из самозатухающей полимерной композиции, не содержащей галогенов
П - оболочка из самозатухающей полимерной композиции, не содержащей галогенов
Г - защитный покров отсутствует («голый»)
нг - негорючий
HF - изоляция и оболочка не содержат галогенов (halogen free)
5 - пять токопроводящих жил
1,0 - площадь сечения токопроводящей жилы один квадратный миллиметр

Особенности

Вариант:

КППГнг(А)-HF 5х1

ГОСТ:

1508-78

Длительно допустимая температура нагрева жил:

Допустимые усилия при тяжении (Н):

150

Допустимый радиус изгиба (мм):

92.7

Испытательное переменное напряжение:

2,5 кВ частотой 50 Гц

Класс пожарной опасности по ГОСТ 31565-2012:

П1б.8.1.2.1

Код товара:

КППГнг-HF 5х1

Количество жил:

Максимальная длина в бухте(смотке), м:

260

Максимальная температура эксплуатации (°С):

Максимальный вес (кг/м):

0.174

Максимальный диаметр жилы:

1.2

Максимальный наружный диаметр (мм):

10.3

Максимальный расчетный вес (кг/км):

174

Масса цветного металла (г/м):

44.5

Материал жилы:

Медь

Материал изоляции:

БПК

Материал оболочки:

БПК

Минимальная температура монтажа:

-15

Минимальная температура эксплуатации (°С):

-50

Минимальный радиус изгиба, мм:

66.6

Минимальный радиус изгиба, наружных диаметров:

Наружный диаметр, мм:

11.1

Номинальная частота:

До 100 Гц

Номинальное переменное напряжение, Вольт:

660

Номинальное постоянное напряжение, Вольт:

1000

Объём горючей массы (л/км):

Расчетная масса(вес), кг\км:

192

Сечение жилы (мм/кв):

Сопротивление изоляции жил (МОм\км):

Сопротивление изоляции при 20°С, Мом\км:

Срок службы:

Срок службы, лет:

Тип исполнения по ГОСТ 31565-2012:

Нг(A)-HF

Толщина изоляции жил (мм):

0.6

Электрическое сопротивление жилы (ом/км):

18.1

КОД: 2862720

77 ₽
