Кабель КППГнг(А)-FRHF 4х4

Описание

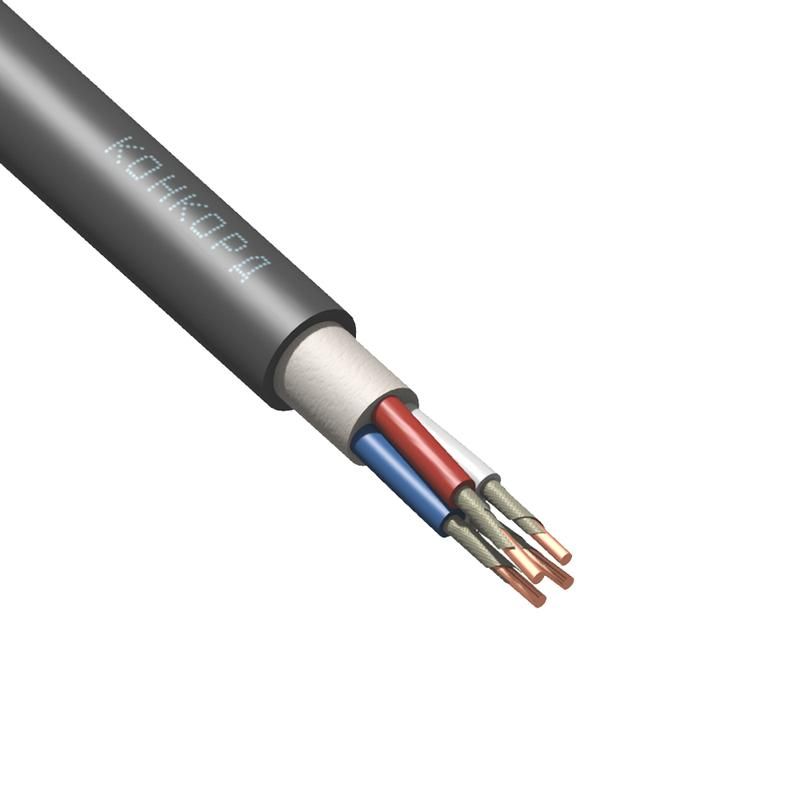

Конструкция кабеля КППГнг-FRHF 4х4,0

1) Четыре однопроволочные круглые медные жилы с площадью сечения четыре квадратных миллиметра, соответствующие первому классу по ГОСТ 22483-2012.
2) Термический барьер в виде обмотки с перекрытием не менее 40% из двух слюдосодержащих лент толщиной 0,14 мм.
3) Изоляция жилы из самозатухающей полимерной композиции, не содержащей галогенов, толщиной 0,7 мм.
4) Заполнение между скрученными изолированными жилами из самозатухающей полимерной композиции, не содержащей галогенов, наложенное одновременно с разделительным слоем.
5) Разделительный слой из самозатухающей полимерной композиции, не содержащей галогенов, толщиной не менее 0,5 мм.
6) Оболочка из самозатухающей полимерной композиции, не содержащей галогенов, соответствующая категории Обп-2 по ГОСТ 23286-78, толщиной 1,5 мм.

Расшифровка маркировки кабеля КППГнг-FRHF 4х4,0

без обозначения - медная жила
К - контрольный кабель
П - изоляция из самозатухающей полимерной композиции, не содержащей галогенов
П - оболочка из самозатухающей полимерной композиции, не содержащей галогенов
Г - защитный покров отсутствует («голый»)
нг - негорючий
FR - огнестойкий (fire resistant)
HF - изоляция и оболочка не содержат галогенов (halogen free)
4 - четыре токопроводящие жилы
4,0 - площадь сечения токопроводящей жилы четыре квадратных миллиметра

Особенности

ГОСТ:

1508-78

Длительно допустимая температура нагрева жил:

Допустимая токовая нагрузка при прокладке в земле (А):

Допустимая токовая нагрузка при прокладке на воздухе (А):

Допустимые усилия при тяжении (Н):

480

Допустимый радиус изгиба (мм):

141.3

Допустимый ток односекундного короткого замыкания (кА):

0.54

Испытательное переменное напряжение:

2,5 кВ частотой 50 Гц

Класс пожарной опасности по ГОСТ 31565-2012:

П1б.7.1.2.39

Код товара:

КППГнг-FRHF 4х4

Количество жил:

Максимальная длина в бухте(смотке), м:

102

Максимальная температура эксплуатации (°С):

Максимальный вес (кг/м):

0.431

Максимальный диаметр жилы:

2.4

Максимальный наружный диаметр (мм):

15.7

Максимальный расчетный вес (кг/км):

431

Масса цветного металла (г/м):

142.4

Материал жилы:

Медь

Материал изоляции:

БПК

Материал оболочки:

БПК

Минимальная температура монтажа:

-15

Минимальная температура эксплуатации (°С):

-50

Минимальный радиус изгиба, мм:

102.6

Минимальный радиус изгиба, наружных диаметров:

Наружный диаметр, мм:

17.1

Номинальная частота:

До 100 Гц

Номинальное переменное напряжение, Вольт:

660

Номинальное постоянное напряжение, Вольт:

1000

Объём горючей массы (л/км):

Огнестойкость:

Да

Расчетная масса(вес), кг\км:

487

Сечение жилы (мм/кв):

Сопротивление изоляции жил (МОм\км):

Срок службы:

Срок службы, лет:

Тип исполнения по ГОСТ 31565-2012:

Нг(A)-FRHF

Толщина изоляции жил (мм):

0.7

Электрическое сопротивление жилы (ом/км):

4.61

КОД: Кабель КППГнг(А)-FRHF 4х4
