Кабель КППГнг(А)-FRHF 27х1

Описание

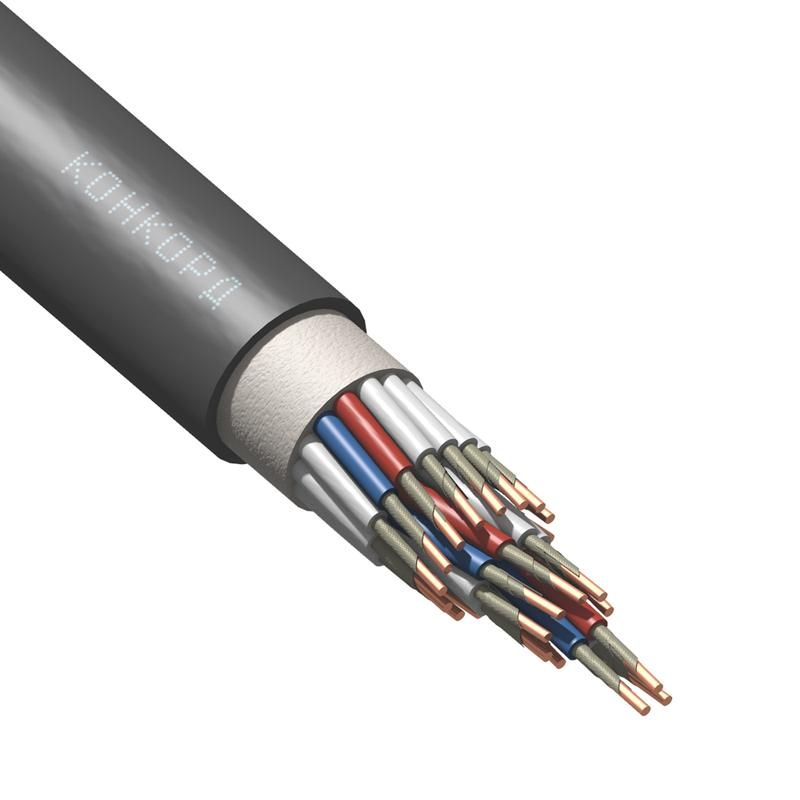

Конструкция кабеля КППГнг-FRHF 27х1,0

1) Двадцать семь однопроволочных круглых медных жил с площадью сечения один квадратный миллиметр, соответствующих первому классу по ГОСТ 22483-2012.
2) Термический барьер в виде обмотки с перекрытием не менее 40% из двух слюдосодержащих лент толщиной 0,14 мм.
3) Изоляция жилы из самозатухающей полимерной композиции, не содержащей галогенов, толщиной 0,6 мм.
4) Заполнение между скрученными изолированными жилами из самозатухающей полимерной композиции, не содержащей галогенов, наложенное одновременно с разделительным слоем.
5) Разделительный слой из самозатухающей полимерной композиции, не содержащей галогенов, толщиной не менее 0,5 мм.
6) Оболочка из самозатухающей полимерной композиции, не содержащей галогенов, соответствующая категории Обп-2 по ГОСТ 23286-78, толщиной 1,9 мм.

Расшифровка маркировки кабеля КППГнг-FRHF 27х1,0

без обозначения - медная жила
К - контрольный кабель
П - изоляция из самозатухающей полимерной композиции, не содержащей галогенов
П - оболочка из самозатухающей полимерной композиции, не содержащей галогенов
Г - защитный покров отсутствует («голый»)
нг - негорючий
FR - огнестойкий (fire resistant)
HF - изоляция и оболочка не содержат галогенов (halogen free)
27 - 27 жил
1,0 - площадь сечения токопроводящей жилы один квадратный миллиметр

Особенности

ГОСТ:

1508-78

Длительно допустимая температура нагрева жил:

Допустимые усилия при тяжении (Н):

810

Допустимый радиус изгиба (мм):

228.6

Испытательное переменное напряжение:

2,5 кВ частотой 50 Гц

Класс пожарной опасности по ГОСТ 31565-2012:

П1б.7.1.2.17

Код товара:

КППГнг-FRHF 27х1

Количество жил:

Максимальная длина в бухте(смотке), м:

Максимальная температура эксплуатации (°С):

Максимальный вес (кг/м):

0.902

Максимальный диаметр жилы:

1.2

Максимальный наружный диаметр (мм):

25.4

Максимальный расчетный вес (кг/км):

902

Масса цветного металла (г/м):

240.3

Материал жилы:

Медь

Материал изоляции:

БПК

Материал оболочки:

БПК

Минимальная температура монтажа:

-15

Минимальная температура эксплуатации (°С):

-50

Минимальный радиус изгиба, мм:

165.6

Минимальный радиус изгиба, наружных диаметров:

Наружный диаметр, мм:

27.6

Номинальная частота:

До 100 Гц

Номинальное переменное напряжение, Вольт:

660

Номинальное постоянное напряжение, Вольт:

1000

Объём горючей массы (л/км):

175

Огнестойкость:

Да

Расчетная масса(вес), кг\км:

1 065

Сечение жилы (мм/кв):

Сопротивление изоляции жил (МОм\км):

Срок службы:

Срок службы, лет:

Тип исполнения по ГОСТ 31565-2012:

Нг(A)-FRHF

Толщина изоляции жил (мм):

0.6

Электрическое сопротивление жилы (ом/км):

18.1

КОД: Кабель КППГнг(А)-FRHF 27х1
