Кабель КППГнг(А)-FRHF 14х1

Описание

Описание

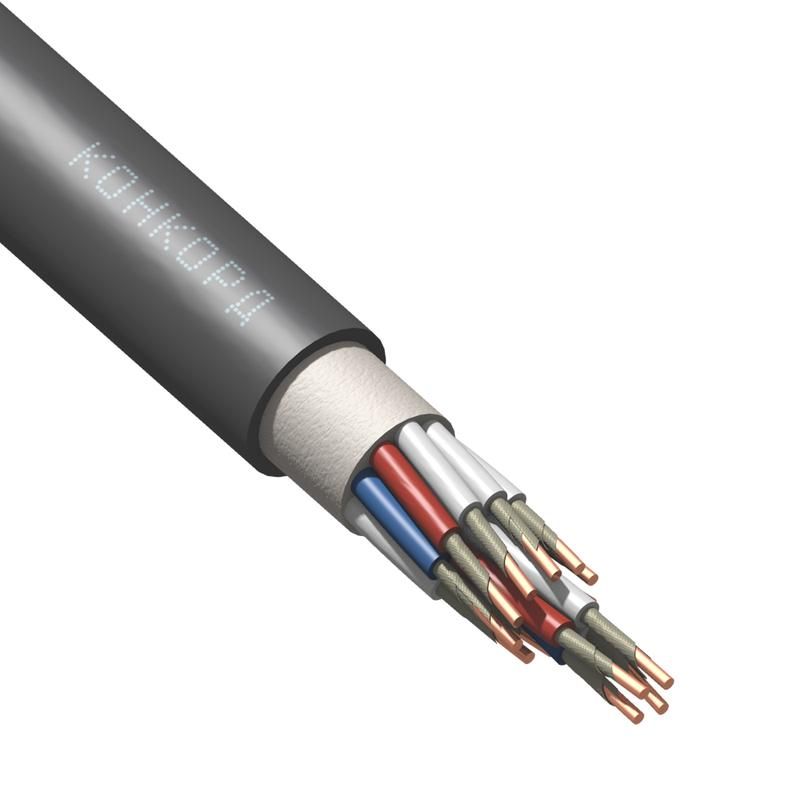

Конструкция кабеля КППГнг-FRHF 14х1,0

1) Четырнадцать однопроволочных круглых медных жил с площадью сечения один квадратный миллиметр, соответствующих первому классу по ГОСТ 22483-2012.
2) Термический барьер в виде обмотки с перекрытием не менее 40% из двух слюдосодержащих лент толщиной 0,14 мм.
3) Изоляция жилы из самозатухающей полимерной композиции, не содержащей галогенов, толщиной 0,6 мм.
4) Заполнение между скрученными изолированными жилами из самозатухающей полимерной композиции, не содержащей галогенов, наложенное одновременно с разделительным слоем.
5) Разделительный слой из самозатухающей полимерной композиции, не содержащей галогенов, толщиной не менее 0,5 мм.
6) Оболочка из самозатухающей полимерной композиции, не содержащей галогенов, соответствующая категории Обп-2 по ГОСТ 23286-78, толщиной 1,7 мм.

Расшифровка маркировки кабеля КППГнг-FRHF 14х1,0

без обозначения - медная жила
К - контрольный кабель
П - изоляция из самозатухающей полимерной композиции, не содержащей галогенов
П - оболочка из самозатухающей полимерной композиции, не содержащей галогенов
Г - защитный покров отсутствует («голый»)
нг - негорючий
FR - огнестойкий (fire resistant)
HF - изоляция и оболочка не содержат галогенов (halogen free)
14 - четырнадцать токопроводящих жил
1,0 - площадь сечения токопроводящей жилы один квадратный миллиметр

Особенности
ГОСТ:
1508-78
Длительно допустимая температура нагрева жил:
70
Допустимые усилия при тяжении (Н):
420
Допустимый радиус изгиба (мм):
171.9
Испытательное переменное напряжение:
2,5 кВ частотой 50 Гц
Класс пожарной опасности по ГОСТ 31565-2012:
П1б.7.1.2.15
Код товара:
КППГнг-FRHF 14х1
Количество жил:
14
Максимальная длина в бухте(смотке), м:
81
Максимальная температура эксплуатации (°С):
50
Максимальный вес (кг/м):
0.519
Максимальный диаметр жилы:
1.2
Максимальный наружный диаметр (мм):
19.1
Максимальный расчетный вес (кг/км):
519
Масса цветного металла (г/м):
124.6
Материал жилы:
Медь
Материал изоляции:
БПК
Материал оболочки:
БПК
Минимальная температура монтажа:
-15
Минимальная температура эксплуатации (°С):
-50
Минимальный радиус изгиба, мм:
124.8
Минимальный радиус изгиба, наружных диаметров:
6
Наружный диаметр, мм:
20.8
Номинальная частота:
До 100 Гц
Номинальное переменное напряжение, Вольт:
660
Номинальное постоянное напряжение, Вольт:
1000
Объём горючей массы (л/км):
109
Огнестойкость:
Да
Расчетная масса(вес), кг\км:
612
Сечение жилы (мм/кв):
1
Сопротивление изоляции жил (МОм\км):
10
Срок службы:
30
Срок службы, лет:
40
Тип исполнения по ГОСТ 31565-2012:
Нг(A)-FRHF
Толщина изоляции жил (мм):
0.6
Электрическое сопротивление жилы (ом/км):
18.1
