Кабель КППГЭнг(А)-HF 5х4
Описание

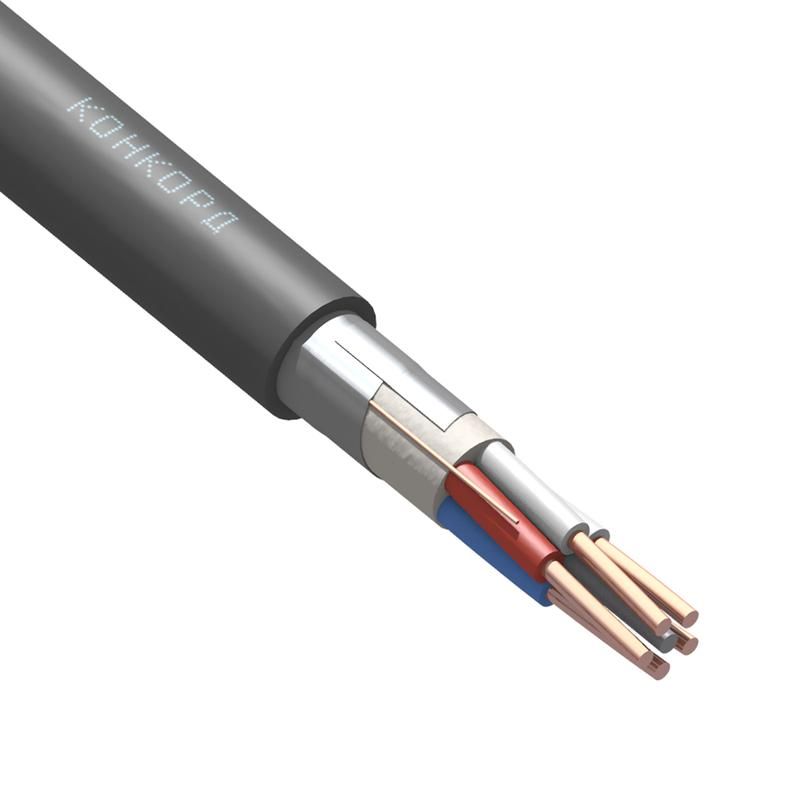

Конструкция кабеля КППГЭнг-HF 5х4,0
1) Пять однопроволочных круглых медных жил с площадью сечения четыре квадратных миллиметра, соответствующих первому классу по ГОСТ 22483-2012.
2) Изоляция жилы из самозатухающей полимерной композиции, не содержащей галогенов, толщиной 0,7 мм.
3) Заполнение между скрученными изолированными жилами из самозатухающей полимерной композиции, не содержащей галогенов, наложенное одновременно с разделительным слоем.
4) Разделительный слой из самозатухающей полимерной композиции, не содержащей галогенов, толщиной не менее 0,5 мм.
5) Металлический экран из медной ленты толщиной 0,06 мм или из алюминиевой фольги толщиной 0,1 мм с проложенной вдоль экрана медной лужёной проволокой диаметром 0,4 - 0,6 мм.
6) Оболочка из самозатухающей полимерной композиции, не содержащей галогенов, соответствующая категории Обп-2 по ГОСТ 23286-78, толщиной 1,5 мм.
Расшифровка маркировки кабеля КППГЭнг-HF 5х4,0
без обозначения - медная жила
К - контрольный кабель
П - изоляция из самозатухающей полимерной композиции, не содержащей галогенов
П - оболочка из самозатухающей полимерной композиции, не содержащей галогенов
Г - защитный покров отсутствует («голый»)
нг - негорючий
Э - экранированный
HF - изоляция и оболочка не содержат галогенов (halogen free)
5 - пять токопроводящих жил
4,0 - площадь сечения токопроводящей жилы четыре квадратных миллиметра
