Кабель КППГЭнг(А)-HF 4х4

Описание

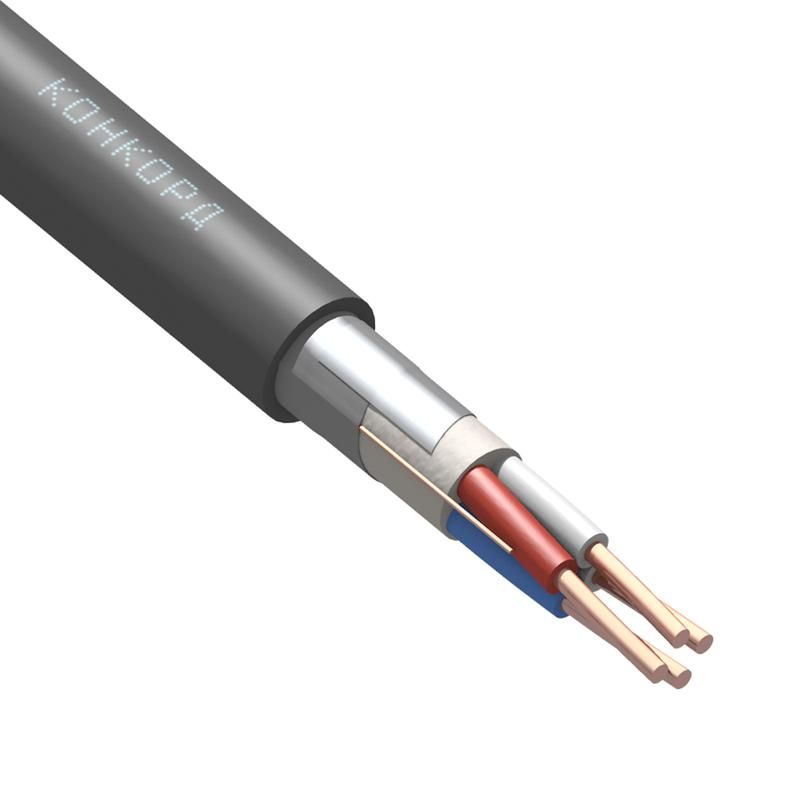

Конструкция кабеля КППГЭнг-HF 4х4,0

1) Четыре однопроволочные круглые медные жилы с площадью сечения четыре квадратных миллиметра, соответствующие первому классу по ГОСТ 22483-2012.
2) Изоляция жилы из самозатухающей полимерной композиции, не содержащей галогенов, толщиной 0,7 мм.
3) Заполнение между скрученными изолированными жилами из самозатухающей полимерной композиции, не содержащей галогенов, наложенное одновременно с разделительным слоем.
4) Разделительный слой из самозатухающей полимерной композиции, не содержащей галогенов, толщиной не менее 0,5 мм.
5) Металлический экран из медной ленты толщиной 0,06 мм или из алюминиевой фольги толщиной 0,1 мм с проложенной вдоль экрана медной лужёной проволокой диаметром 0,4 - 0,6 мм.
6) Оболочка из самозатухающей полимерной композиции, не содержащей галогенов, соответствующая категории Обп-2 по ГОСТ 23286-78, толщиной 1,5 мм.

Расшифровка маркировки кабеля КППГЭнг-HF 4х4,0

без обозначения - медная жила
К - контрольный кабель
П - изоляция из самозатухающей полимерной композиции, не содержащей галогенов
П - оболочка из самозатухающей полимерной композиции, не содержащей галогенов
Г - защитный покров отсутствует («голый»)
нг - негорючий
Э - экранированный
HF - изоляция и оболочка не содержат галогенов (halogen free)
4 - четыре токопроводящие жилы
4,0 - площадь сечения токопроводящей жилы четыре квадратных миллиметра

Особенности

ГОСТ:

1508-78

Длительно допустимая температура нагрева жил:

Допустимая токовая нагрузка при прокладке в земле (А):

Допустимая токовая нагрузка при прокладке на воздухе (А):

Допустимые усилия при тяжении (Н):

480

Допустимый радиус изгиба (мм):

116.1

Допустимый ток односекундного короткого замыкания (кА):

0.54

Испытательное переменное напряжение:

2,5 кВ частотой 50 Гц

Класс пожарной опасности по ГОСТ 31565-2012:

П1б.8.1.2.1

Код товара:

КППГЭнг-HF 4х4

Количество жил:

Максимальная длина в бухте(смотке), м:

127

Максимальная температура эксплуатации (°С):

Максимальный вес (кг/м):

0.355

Максимальный диаметр жилы:

2.4

Максимальный наружный диаметр (мм):

12.9

Максимальный расчетный вес (кг/км):

355

Масса цветного металла (г/м):

142.4

Материал жилы:

Медь

Материал изоляции:

БПК

Материал оболочки:

БПК

Минимальная температура монтажа:

-15

Минимальная температура эксплуатации (°С):

-50

Минимальный радиус изгиба, мм:

86.4

Минимальный радиус изгиба, наружных диаметров:

Наличие экрана:

Да

Наружный диаметр, мм:

14.4

Номинальная частота:

До 100 Гц

Номинальное переменное напряжение, Вольт:

660

Номинальное постоянное напряжение, Вольт:

1000

Объём горючей массы (л/км):

118

Расчетная масса(вес), кг\км:

391

Сечение жилы (мм/кв):

Сопротивление изоляции жил (МОм\км):

Сопротивление изоляции при 20°С, Мом\км:

Срок службы:

Срок службы, лет:

Тип исполнения по ГОСТ 31565-2012:

Нг(A)-HF

Толщина изоляции жил (мм):

0.7

Электрическое сопротивление жилы (ом/км):

4.61
