Кабель SAT 703
Описание
SAT 703 – кабель коаксиальный телевизионный антенный с медной жилой диаметром 1,13 мм в изоляции из полиэтилена, в экране из алюминиевой фольги с оплеткой из медных луженых проволок, в оболочке из ПВХ пластиката.
Технические характеристики кабеля SAT 703
Волновое сопротивление 75 Ом.
Скорость распространения волны 85%.
Коэффициент затухания при 20 градусах Цельсия (дБ/100м):
5 МГц | - | 1.6 |
10 МГц | - | 2.1 |
30 МГц | - | 3.2 |
50 МГц | - | 4.1 |
200 МГц | - | 7.9 |
300 МГц | - | 9.8 |
470 МГц | - | 12.4 |
862 МГц | - | 17.1 |
1000 МГц | - | 18.5 |
1750 МГц | - | 24.9 |
2150 МГц | - | 27.9 |
2400 МГц | - | 29.6 |
3000 МГц | - | 33.4 |
Коэффициент подавления возвратной волны (дБ):
5 - 470 МГц | - | 30 |
470 - 1000 МГц | - | 28 |
1000 - 2000 МГц | - | 26 |
2000 - 3000 МГц | - | 22 |
Коэффициент экранирования (дБ):
5 - 30 МГц | - | 65 |
30 - 1000 МГц | - | 80 |
1000 - 2000 МГц | - | 80 |
2000 - 3000 МГц | - | 70 |
Сопротивление жилы кабеля SAT 703 не более 18 Ом на километр.
Сопротивление оплетки не более 22 Ом\км.
Петлевое сопротивление 40 Ом\км.
Максимальный ток 8 Ампер.
Напряжение пробоя 3000 Вольт.
Вес меди в коаксиальном кабеле SAT 703 14,5 кг в километре.
Вес кабеля SAT 703 не более 39,5 кг\км.
Разрывное усилие 150 Ньютонов.
Минимальный радиус изгиба 35 мм.

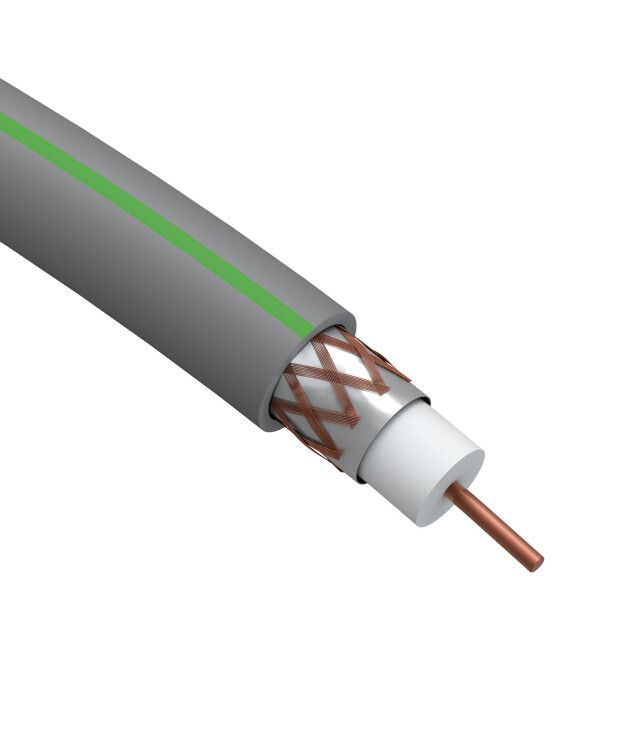

Конструкция кабеля SAT 703
1) Жила – медная однопроволочная, диаметром 1,13 мм.
2) Изоляция - из вспененного полиэтилена диаметром 4,8 мм.
3) Экран – из ламинированной фольги.
4) Оплетка – из медных луженых проволок общим диаметром 5,3 мм плотностью заполнения 45%
5) Оболочка – из ПВХ пластиката.
Применение кабеля SAT 703
Кабель коаксиальный SAT 703 предназначен для использования в распределительных сетях приема и вещания в диапазоне частот от 5 до 2150 МГц.
