Кабель КПСВЭВнг(А)-LS 2х2х1,5
Описание
КПСВЭВнг(А)-LS 2х2х1,5 - кабель экранированный для пожарной сигнализации, с 4 медными однопроволочными жилами сечением 1,5 миллиметров квадратных в ПВХ изоляции и оболочке не распространяющий горение при групповой прокладке с низким выделением дыма и экраном из алюмолавсановой ленты с проводником из медной луженой проволоки.
Расшифровка маркировки КПСВЭВнг(А)-LS 2х2х1.5
К - кабель.
П - пожарной.
С - сигнализации.
В - изоляция из ПВХ пластиката.
Э - экран из алюмолавсановой ленты.
В - оболочка из винила.
нг - негорючий.
(А) - индекс пожарной безопасности, означает что кабель не распространяет горение при групповой прокладке.
LS - пониженное выделение дыма при нагреве.
2 - количество скруток.
2 - количество жил в скрутке.
1,5 - сечение жилы в квадратных миллиметрах.
Технические характеристики кабеля КПСВЭВнг(А)-LS 2*2*1,5
Температура эксплуатации кабеля КПСВЭВнг(А)-LS 2х2х1.5 от -40 до +70 градусов Цельсия.
Номинальное напряжение - 300 Вольт.
Монтаж кабеля КПСВЭВнг(А)-LS 2х2х1,5 производится при температуре не ниже -10 градусов.
Срок службы кабеля КПСВЭВнг(А)-LS не менее 30 лет.
Расчетная масса кабеля КПСВЭВнг(А)-LS 2*2*1.5 - 155 килограмм в километре.
Наружный диаметр пожарного негорючего провода КПСВЭВнг(А)-LS 2х2х1,5 не более 12,4 миллиметров.
Минимальный радиус изгиба при монтаже - 124 миллиметров.
Электрическое сопротивление цепи экранированного бездымного кабеля КПСВЭВнг(А)-LS 2х2х1.5 при 20 градусах Цельсия не более 25,2 Ом на километр.
Сопротивление изоляции жилы при температуре +20 градусов не менее 100 микро ОМ на километр.
Электрическая ёмкость скрученной пары пожарного кабеля КПСВЭВнг(А)-LS 2*2*1,5 не более 125 нанофарад на километр.
Коэффициент затухания при частоте 1000 Герц, не более 0,8 дБ/км.

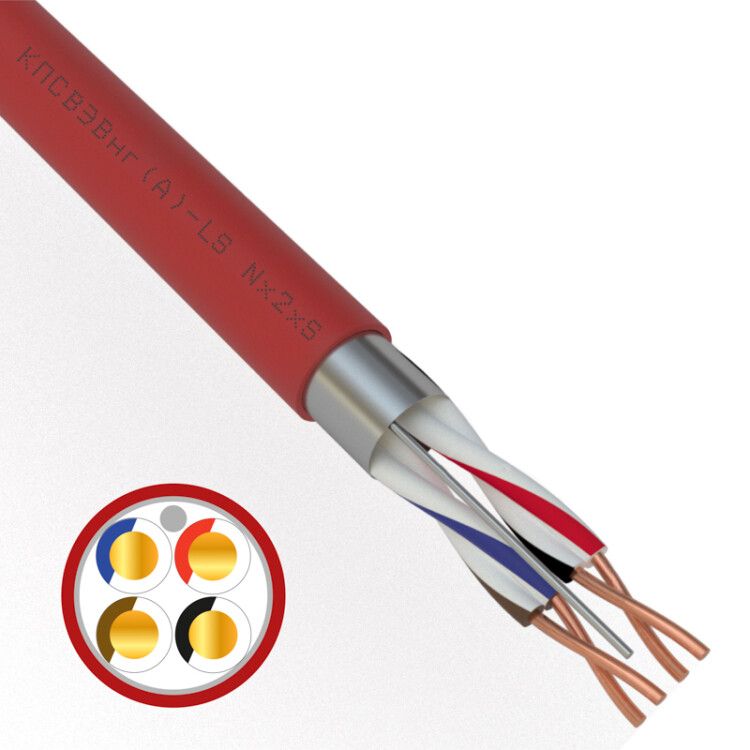

Конструкция кабеля КПСВЭВнг(А)-LS 2х2х1.5
1) Жила - медная однопроволочная.
2) Изоляция - из ПВХ пластиката с пониженной пожарной опасностью и низким дымовыделением.
3) Экран - из алюмолавсановой ленты с медным луженым проводником.
4) Оболочка - из негорючего ПВХ пластиката с пониженным выделением дыма, красного цвета.
Применение кабеля КПСВЭВнг(А)-LS 2х2х1,5
Кабель экранированный негорючий, бездымный КПСВЭВнг(А)-LS 2*2*1.5 предназначен для групповой стационарной прокладки в современных системах сигнализации, системах контроля доступа, а также в других системах управления, контроля и связи.
Кабель КПСВЭВнг(А)-LS 2х2х1,5 применяют внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков, в том числе во взрывоопасных зонах любого класса.
