Кабель КПСнг(А)-FRLS 2х2х1
Описание
КПСнг(А)-FRLS 2х2х1 - огнестойкий кабель для пожарной сигнализации с 4 парно скрученными медными жилами сечением 1 миллиметров квадратных, в изоляции из кремнийорганической резины и оболочке из ПВХ пластиката пониженной пожарной опасности.
Технические характеристики кабеля КПСнг(А)-FRLS 2х2х1.0
Минимальная температура эксплуатации кабеля КПСнг-FRLS 2*2*1 равна -40 градусам.
Максимальная эксплуатационная температура +70 градусов.
Минимальная температура при прокладке кабеля КПСнг(А)-FRLS 2х2х1 равна -10 градусам, при более низкой температуре возникает риск повреждения оболочки.
Минимальный радиус изгиба при монтаже кабеля КПСнг(А)-FRLS 2х2х1 равен 114 мм.
Расчетная масса кабеля КПСнг(А)-FRLS 2*2*1 не более 87,9 килограмм в километре.
Наружный диаметр не белее 11,4 мм.
Сопротивление жилы КПСнг-FRLS 2х2х1 постоянному току при 20 градусах не более 18,8 Ом на километр.
Сопротивление изоляции жил не менее 100 МОМ на километр.
Электрическая ёмкость скрученной пары в кабеле КПСнг(А)-FRLS 2х2х1 не более 75 нанофарад на километр.
Рабочее напряжение не должно превышать 300 Вольт.
Коэффициент затухания при частоте 1000 Герц, не более 0,95 децибел на километр.
Диаметр жилы кабеля КПСнг(А)-FRLS 2*2*1 равен 1,1 миллиметров.
Срок службы не менее 30 лет.
Расшифровка маркировки КПСнг(А)-FRLS 2х2х1.0
К - Кабель.
ПС - Парная скрутка.
нг - пониженная пожарная опасность.
(А) - индекс пожарной безопасности, означает что кабель не распространяет горение при групповой прокладке.
FR - Огнестойкий.
LS - пониженное выделение дыма при пиролизе.
2 - количество парных скруток.
2 - количество медных жил в скрутке.
1 - сечение медных жил в квадратных миллиметрах.

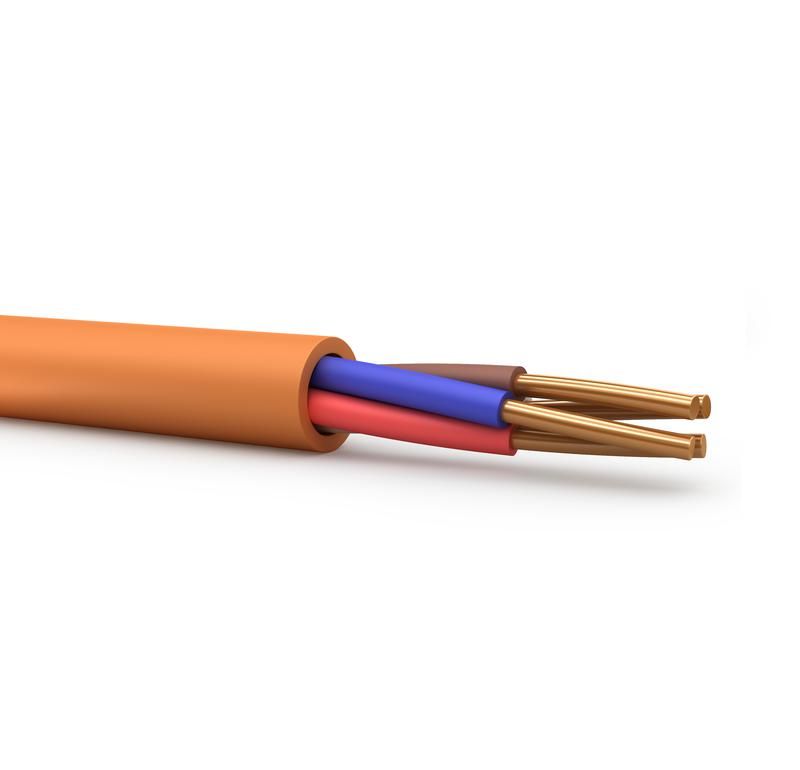

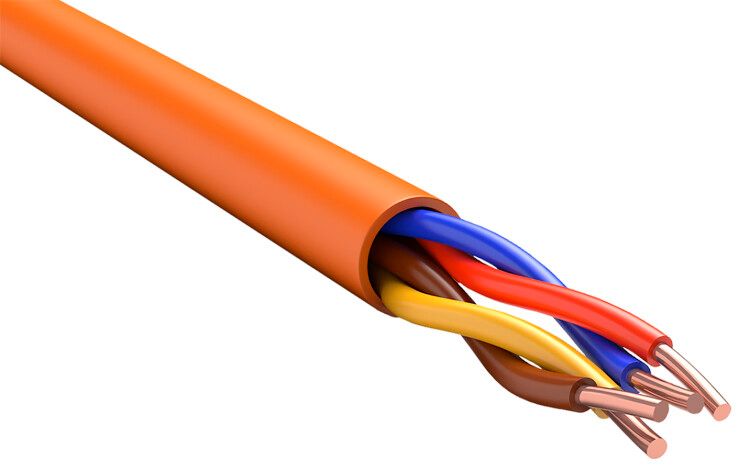

Конструкция кабеля КПСнг(А)-FRLS 2х2х1,0
1) Жила - медная однопроволочная.
2) Изоляция - из кремнийорганической резины.
3) Скрутка - жилы парно скручены.
4) Оболочка - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма, оболочка имеет оранжевый цвет.
Применение кабеля КПСнг-FRLS 2*2*1.0
Кабель симметричной парной скрутки КПСнг(А)-FRLS 2х2х1 предназначен для стационарной прокладки в системах пожарной сигнализации (ОПС), используется в системах пожаротушения (АУПТ), в системах оповещения и управления эвакуацией (СОУЭ), системах защиты от задымления, и в других системах жизнеобеспечения, которые должны сохранять работоспособность в условиях открытого огня.
Кабель КПСнг(А)-FRLS 2х2х1 применяется внутри и вне помещений, при условии защиты от прямого воздействия солнечных лучей и атмосферных осадков, также может использоваться на атомных станциях, в системах 2-4 классов безопасности, вне гермозоны.
Перед применением кабеля КПСнг-FRLS 2*2*1 в социально-значимых объектах (школы, детские сады, больницы и др.) следует уточнить требования к токсичности продуктов пиролиза, по новым требованиям пожарной безопасности, на таких объектах используются низко токсичные кабели с индексами HF или LTx.
