Кабель КПСЭнг(А)-FRLS 1х2х0,2
Описание
КПСЭнг(А)-FRLS 1х2х0,2 - огнестойкий экранированный кабель для пожарной сигнализации с 2 парно скрученными медными жилами сечением 0,2 миллиметров квадратных, в изоляции из кремнийорганической резины, в экране из алюмолавсановой ленты с медным луженым проводником и оболочке из негорючего ПВХ пластиката с пониженным выделением дыма при пиролизе.
Технические характеристики кабеля КПСЭнг(А)-FRLS 1х2х0.2
Минимальная температура эксплуатации экранированного кабеля КПСЭнг-FRLS 1*2*0,2 равна -40 градусам.
Максимальная эксплуатационная температура +70 градусов.
Минимальная температура при прокладке огнестойкого кабеля КПСЭнг(А)-FRLS 1х2х0.2 равна -10 градусам, при более низкой температуре возникает риск повреждения оболочки.
Минимальный радиус изгиба при монтаже термостойкого кабеля КПСЭнг(А)-FRLS 1х2х0,2 равен 49 мм.
Расчетная масса кабеля экранированного КПСЭнг(А)-FRLS 1*2*0.2 не более 29,7 килограмм в километре.
Наружный диаметр не белее 4,9 мм.
Сопротивление медной жилы КПСЭнг-FRLS 1х2х0,2 постоянному току при 20 градусах не более 96 Ом на километр.
Сопротивление изоляции жил не менее 100 МОМ на километр.
Электрическая ёмкость скрученной пары в экранированном кабеле КПСЭнг(А)-FRLS 1х2х0.2 не более 70 нанофарад на километр.
Рабочее напряжение не должно превышать 300 Вольт.
Коэффициент затухания при частоте 1000 Герц, не более 2 децибел на километр.
Диаметр жилы пожарного кабеля КПСЭнг(А)-FRLS 1*2*0,2 равен 0,5 миллиметров.
Срок службы не менее 30 лет.
Расшифровка маркировки КПСЭнг(А)-FRLS 1х2х0.2
К - кабель.
ПС - парная скрутка.
Э - экран из алюмолавсановой ленты с медным луженым проводником.
нг - пониженная пожарная опасность.
(А) - индекс пожарной безопасности, означает что кабель не распространяет горение при групповой прокладке.
FR - Огнестойкий.
LS - пониженное выделение дыма при пиролизе.
1 - количество парных скруток.
2 - количество медных жил в скрутке.
0,2 - сечение медных жил в квадратных миллиметрах.

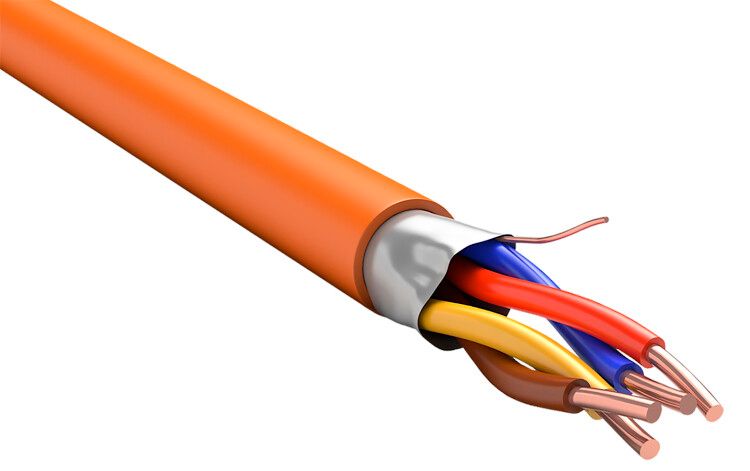

Конструкция кабеля КПСЭнг(А)-FRLS 1х2х0,2
1) Жила - медная однопроволочная.
2) Изоляция - из кремнийорганической резины.
3) Скрутка - жилы парно скручены.
4) Экран - из алюмолавсановой ленты с медным луженым проводником.
5) Оболочка - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма, оболочка имеет оранжевый цвет.
Применение кабеля КПСЭнг-FRLS 1*2*0.2
Кабель симметричной парной скрутки, огнестойкий, экранированный КПСЭнг(А)-FRLS 1х2х0,2 предназначен для стационарной прокладки в системах пожарной сигнализации (ОПС), используется в системах пожаротушения (АУПТ), в системах оповещения и управления эвакуацией (СОУЭ), системах защиты от задымления, и в других системах жизнеобеспечения, которые должны сохранять работоспособность в условиях открытого огня.
Кабель КПСЭнг(А)-FRLS 1х2х0.2 применяется внутри и вне помещений, при условии защиты от прямого воздействия солнечных лучей и атмосферных осадков, также может использоваться на атомных станциях, в системах 2-4 классов безопасности, вне гермозоны.
Перед применением кабеля КПСЭнг-FRLS 1*2*0,2 в социально-значимых объектах (школы, детские сады, больницы и др.) следует уточнить требования к токсичности продуктов пиролиза, по новым требованиям пожарной безопасности, на таких объектах используются низко токсичные кабели с индексами HF или LTx.
