Кабель КПСЭнг(А)-FRHF 1х2х0,5
Описание
КПСЭнг(А)-FRHF 1х2х0,5 - огнестойкий экранированный безгалогенный кабель для пожарной сигнализации с 2 парно скрученными медными жилами сечением 0,5 миллиметров квадратных, в изоляции из кремнийорганической резины, в экране из алюмолавсановой ленты с медным луженым проводником и оболочке из полимерной композиции не содержащей галогенов (хлора).
Технические характеристики кабеля КПСЭнг(А)-FRHF 1х2х0.5
Минимальная температура эксплуатации экранированного кабеля КПСЭнг-FRHF 1*2*0,5 равна -50 градусам.
Максимальная эксплуатационная температура +80 градусов.
Минимальная температура при прокладке огнестойкого безгалогенного кабеля КПСЭнг(А)-FRHF 1х2х0.5 равна -10 градусам, при более низкой температуре возникает риск повреждения оболочки.
Минимальный радиус изгиба при монтаже термостойкого кабеля КПСЭнг(А)-FRHF 1х2х0,5 равен 58,5 мм.
Расчетная масса кабеля экранированного КПСЭнг(А)-FRHF 1*2*0.5 не более 41,8 килограмм в километре.
Наружный диаметр не белее 5,85 мм.
Сопротивление медной жилы КПСЭнг-FRHF 1х2х0,5 постоянному току при 20 градусах не более 37,4 Ом на километр.
Сопротивление изоляции жил не менее 100 МОМ на километр.
Электрическая ёмкость скрученной пары в экранированном безгалогенном кабеле КПСЭнг(А)-FRHF 1х2х0.5 не более 80 нанофарад на километр.
Рабочее напряжение не должно превышать 300 Вольт.
Коэффициент затухания при частоте 1000 Герц, не более 1,3 децибел на километр.
Диаметр жилы безгалогенного пожарного кабеля КПСЭнг(А)-FRHF 1*2*0,5 равен 0,8 миллиметров.
Срок службы не менее 40 лет.
Кабель не выделяет коррозионно-активных газообразных продуктов.
Расшифровка маркировки КПСЭнг(А)-FRHF 1х2х0.5
К - кабель.
ПС - парная скрутка.
Э - экран из алюмолавсановой ленты с медным луженым проводником.
нг - пониженная пожарная опасность.
(А) - индекс пожарной безопасности, означает что кабель не распространяет горение при групповой прокладке.
FR - огнестойкий.
HF - не содержит галогенов (хлора) .
1 - количество парных скруток.
2 - количество медных жил в скрутке.
0,5 - сечение медных жил в квадратных миллиметрах.

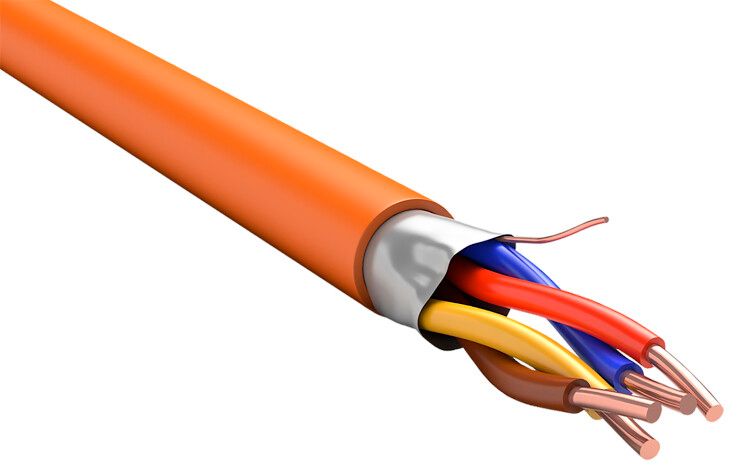

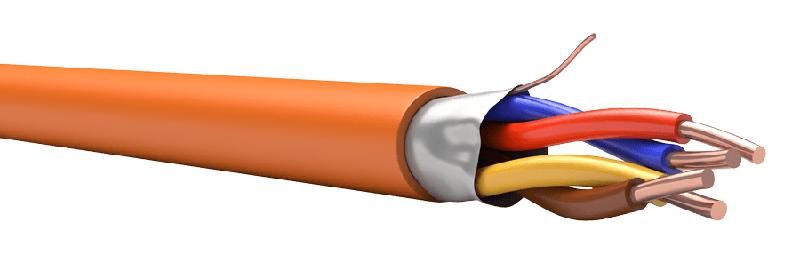

Конструкция кабеля КПСЭнг(А)-FRHF 1х2х0,5
1) Жила - медная однопроволочная.
2) Изоляция - из кремнийорганической резины.
3) Скрутка - жилы парно скручены.
4) Экран - из алюмолавсановой ленты с медным луженым проводником.
5) Оболочка - из полимерной композиции не содержащей галогенов, повышенной масло-бензостойкости, оболочка имеет оранжевый цвет.
Применение кабеля КПСЭнг-FRHF 1*2*0.5
Кабель симметричной парной скрутки, огнестойкий, экранированный, безгалогенный КПСЭнг(А)-FRHF 1х2х0,5 предназначен для стационарной прокладки в системах пожарной сигнализации (ОПС), используется в системах пожаротушения (АУПТ), в системах оповещения и управления эвакуацией (СОУЭ), системах защиты от задымления, и в других системах жизнеобеспечения, которые должны сохранять работоспособность в условиях открытого огня.
Кабель КПСЭнг(А)-FRHF 1х2х0.5 применяется внутри и вне помещений, при условии защиты от прямого воздействия солнечных лучей и атмосферных осадков, также может использоваться на атомных станциях, в системах 2-4 классов безопасности, вне гермозоны.
Кабель подходит для применения в социально-значимых объектах (школы, детские сады, больницы и др.).
Допускается эксплуатация кабеля КПСЭнг(А)-FRHF 1х2х0,5 при кратковременном воздействии минерального масла и бензина.
